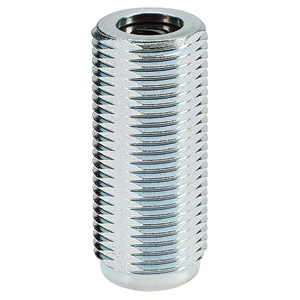

EH 22150 Seitendruckstücke mit Gewinde, ohne Abdichtung mit Innengewinde
Artikelnummer: 10212742
Hersteller: Halder
Herstellerartikelnummer: 22150.1310
Artikel ist in 27 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

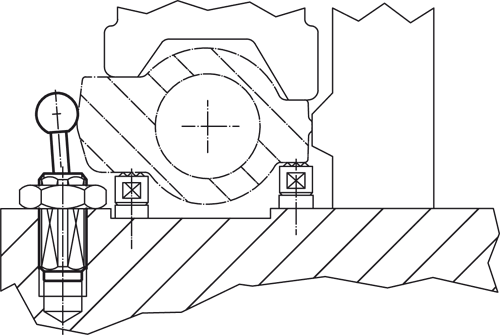

Werkstoff: Hülse: Stahl Feder: Federstahldraht Gewindescheibe: Stahl, brüniert Kennzeichnung: Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt Hinweis: Verwendung zum Positionieren und Andrücken. In die Gewindescheibe können individuelle Stifte eingeschraubt werden. Montage durch Einschrauben mit Montagewerkzeug. Temperatureinsatzbereich bis max. 250 °C. Formel zum Berechnen des Achsabstands für die Montagebohrung: l0 = z/2 + w + x l0 = Achsabstand, y = Werkstückhöhe, w = Werkstücklänge, x = Koordinatenmaß, z = Anschlagdurchmesser. Berechnung Maß x für Werkstücke die größer sind als l2 - d2/2: x = d2/2 - s Berechnung Maß x für Werkstücke die kleiner sind als l2 - d2/2: x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
Eigenschaften
| .d2 : | M4 |
| .l1 : | 11,5 |
| .d1 : | M12 |
| .l3 : | 4,5 |
| .l2 (mm) : | 4 |
| .s : | 1,6 |
| .l4 : | 1,5 |
| SW : | 10 |
| Gewicht (g) : | 3,2 |
| Federkraft F max. N~ : | 20 |
Artikelvarianten
| Variante | .l1 | .d1 | Federkraft F max. N~ | Preis |
|---|---|---|---|---|
| 11,5 | M12 | 20 |
6,29 €
|
|
| 11,5 | M12 | 50 |
6,29 €
|
|
| 11,5 | M12 | 100 |
6,29 €
|
|
| 19 | M12 | 20 |
6,66 €
|
|
| 19 | M12 | 50 |
6,66 €
|
|
| 19 | M12 | 100 |
6,66 €
|
|
| 26,5 | M12 | 20 |
6,83 €
|
|
| 26,5 | M12 | 50 |
6,83 €
|
|
| 26,5 | M12 | 100 |
6,83 €
|
|
| 11,5 | M12 | 40 |
6,66 €
|
|
| 11,5 | M12 | 75 |
6,66 €
|
|
| 11,5 | M12 | 150 |
6,66 €
|
|
| 19 | M12 | 40 |
6,83 €
|
|
| 19 | M12 | 75 |
6,83 €
|
|
| 19 | M12 | 150 |
6,83 €
|
|
| 26,5 | M12 | 40 |
7,19 €
|
|
| 26,5 | M12 | 75 |
7,19 €
|
|
| 26,5 | M12 | 150 |
7,19 €
|
|
| 18 | M18 x 1,5 | 100 |
7,25 €
|
|
| 18 | M18 x 1,5 | 200 |
7,25 €
|
|
| 18 | M18 x 1,5 | 300 |
7,25 €
|
|
| 31,5 | M18 x 1,5 | 100 |
7,79 €
|
|
| 31,5 | M18 x 1,5 | 200 |
7,79 €
|
|
| 31,5 | M18 x 1,5 | 300 |
7,79 €
|
|
| 45 | M18 x 1,5 | 100 |
8,52 €
|
|
| 45 | M18 x 1,5 | 200 |
8,52 €
|
|
| 45 | M18 x 1,5 | 300 |
8,52 €
|
