EH 22160 Federnde Seitendruckstücke mit Federblech
Artikelnummer: 10212488
Hersteller: Halder
Herstellerartikelnummer: 22160.0006
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

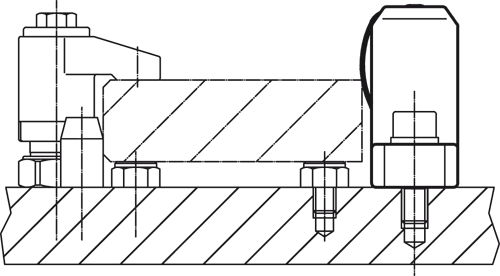

Werkstoff: Grundkörper: Stahl, schwarz Federelement: rostfreier Stahl Hinweis: Das federnde Seitendruckstück mit Federblech dient zum einfachen und sicheren Positionieren von Werkstücken oder Bauteilen an Anschlägen und Auflagepunkten z.B. Platinenbefestigung oder vor dem Spannvorgang im Vorrichtungsbau. Unterhalb von h1 ensteht ein Niederzugeffekt. Die doppelseitige Ausführung ermöglicht Serienaufspannungen. Temperatureinsatzbereich bis max. 250 °C.
Eigenschaften

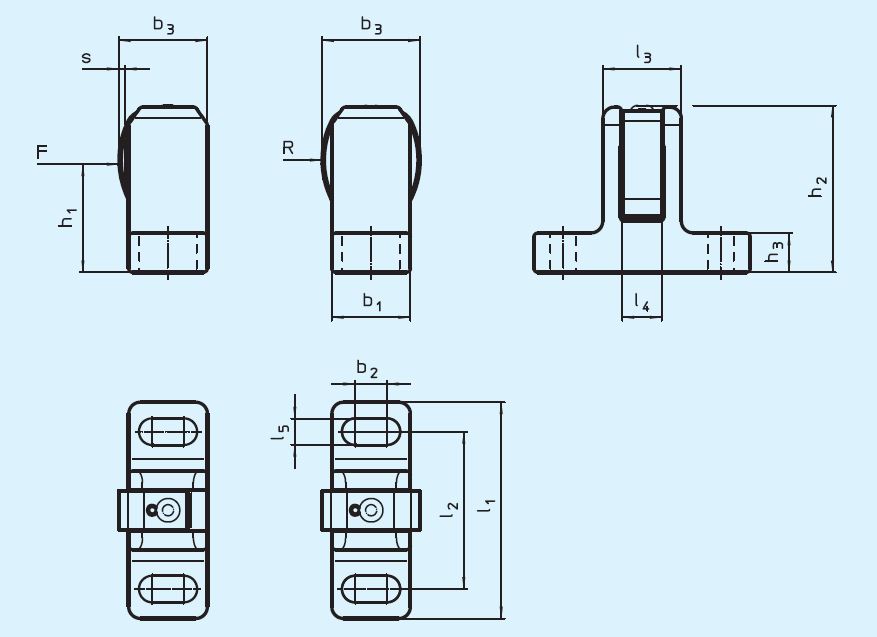

| Ausführung : | einseitig |
| .l3 : | 20 |
| .l2 (mm) : | 40 |
| .h1 : | 28,5 |
| .h3 : | 10 |
| R : | 22,5 |
| .s : | 1,5 |
| .l4 : | 10 |
| .l5 (mm) : | 6,6 |
| für Schraube : | M6 |
| Gewicht (g) : | 130 |
| .b2 : | 8 |
| .l1 ±1 : | 55 |
| .b1 ±0,5 : | 20 |
| .b3 ~ : | 22,5 |
| .h2 ±1 : | 43 |
| Federkraft F N~ : | 55 |
Artikelvarianten
| Variante | Ausführung | .l1 ±1 | Preis |
|---|---|---|---|
| einseitig | 55 |
14,70 €
|
|
| einseitig | 72 |
15,75 €
|
|
| doppelseitig | 55 |
18,10 €
|
|
| doppelseitig | 72 |
19,00 €
|
