EH 22630 Aufnahmebolzen anschraubbar ähnlich DIN 6321
Artikelnummer: 10211274
Hersteller: Halder
Herstellerartikelnummer: 22630.0220
Artikel ist in 28 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

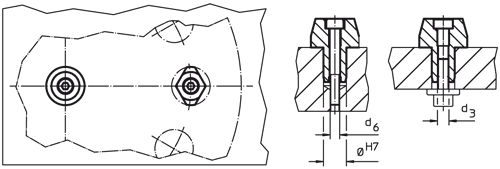

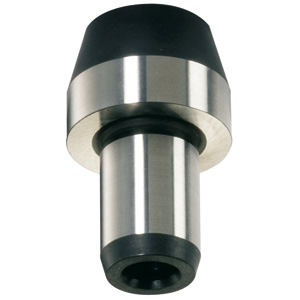

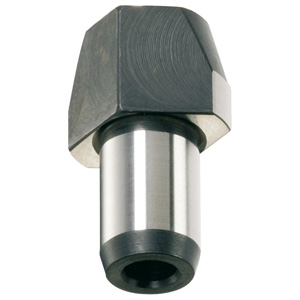

Werkstoff: Einsatzstahl, einsatzgehärtet brüniert und geschliffen Hinweis: Aufnahmebolzen zylindrisch zum Positionieren in Bohrungen mit Passmaß und auch als Anschläge und Füße verwendbar. Aufnahmebolzen abgeflacht zum Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen oder zur Festlegung von zu positionierenden Teilen in nur eine Richtung. Zusätzliche Sicherheit durch Befestigungsmöglichkeit von oben und unten (kann auch zur Demontage genutzt werden), ausgenommen Größe 6. Die äußeren Baumaße sind ähnlich DIN 6321.

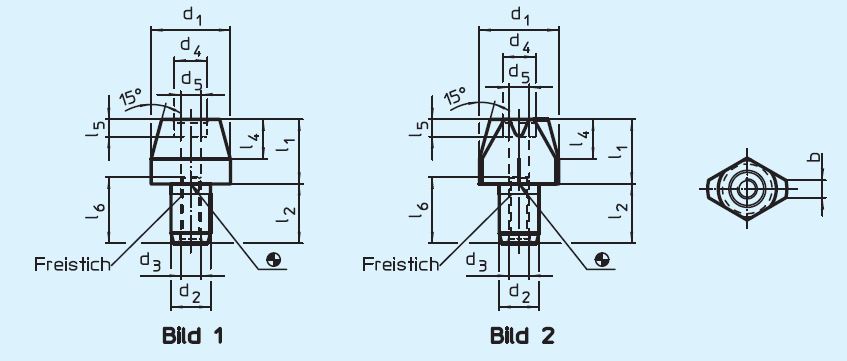

Eigenschaften
| Ausführung : | zylindrisch |
| .d3 : | - |
| .l2 (mm) : | 6 |
| .d4 : | - |
| .d5 : | 2,1 |
| .d6 : | M2 |
| .l4 : | 4 |
| .l5 (mm) : | - |
| .l6 (mm) : | - |
| .b : | - |
| .d1 g6 : | 6 |
| .l1 kurz : | 7 |
| .l1 lang : | 12 |
| Gewicht (g) kurz : | 1,2 |
| Gewicht (g) lang : | 2,9 |
| .d2 k6 : | 4 |
Artikelvarianten
| Variante | Ausführung | .d3 | .d1 g6 | .l1 kurz | .l1 lang | Preis |
|---|---|---|---|---|---|---|
| zylindrisch | - | 6 | 7 | 12 |
8,51 €
|
|
| zylindrisch | - | 6 | 7 | 12 |
8,56 €
|
|
| zylindrisch | M3 | 8 | 10 | 16 |
8,40 €
|
|
| zylindrisch | M3 | 8 | 10 | 16 |
8,80 €
|
|
| zylindrisch | M3 | 10 | 10 | 18 |
9,12 €
|
|
| zylindrisch | M3 | 10 | 10 | 18 |
9,35 €
|
|
| zylindrisch | M3 | 12 | 10 | 18 |
9,76 €
|
|
| zylindrisch | M3 | 12 | 10 | 18 |
10,43 €
|
|
| zylindrisch | M4 | 16 | 13 | 22 |
13,37 €
|
|
| zylindrisch | M4 | 16 | 13 | 22 |
13,99 €
|
|
| zylindrisch | M6 | 20 | 15 | 25 |
15,05 €
|
|
| zylindrisch | M6 | 20 | 15 | 25 |
15,59 €
|
|
| zylindrisch | M6 | 25 | 15 | 25 |
16,54 €
|
|
| zylindrisch | M6 | 25 | 15 | 25 |
18,10 €
|
|
| abgeflacht | - | 6 | 7 | 12 |
12,01 €
|
|
| abgeflacht | - | 6 | 7 | 12 |
17,85 €
|
|
| abgeflacht | M3 | 8 | 10 | 16 |
13,66 €
|
|
| abgeflacht | M3 | 8 | 10 | 16 |
14,25 €
|
|
| abgeflacht | M3 | 10 | 10 | 18 |
13,95 €
|
|
| abgeflacht | M3 | 10 | 10 | 18 |
14,92 €
|
|
| abgeflacht | M3 | 12 | 10 | 18 |
14,55 €
|
|
| abgeflacht | M3 | 12 | 10 | 18 |
15,47 €
|
|
| abgeflacht | M4 | 16 | 13 | 22 |
19,01 €
|
|
| abgeflacht | M4 | 16 | 13 | 22 |
20,58 €
|
|
| abgeflacht | M6 | 20 | 15 | 25 |
21,57 €
|
|
| abgeflacht | M6 | 20 | 15 | 25 |
22,30 €
|
|
| abgeflacht | M6 | 25 | 15 | 25 |
21,93 €
|
|
| abgeflacht | M6 | 25 | 15 | 25 |
25,43 €
|
