EH 23185 Spanneisen gezahnt mit verstellbarem Gegenstück
Artikelnummer: 10212607
Hersteller: Halder
Herstellerartikelnummer: 23185.0013
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

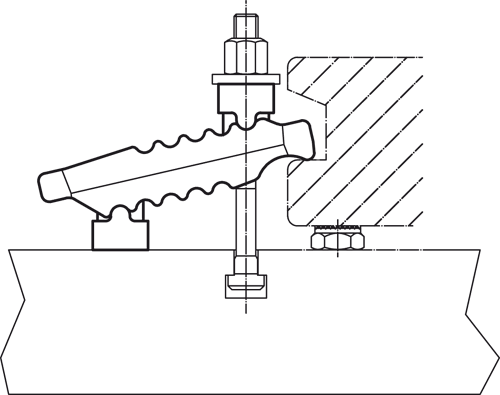

Werkstoff: Stahl vergütet, galvanisch schwarz verzinkt Hinweis: Das Druck- und das Gegenstück sind unverlierbar mit dem Spanneisen verbunden, somit ist das Spanneisen schnell einsatzbereit. Das Spanneisen ist mit zwei Spannnasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden. Größere Spannhöhen können durch den Einsatz der Stützverlängerung (EH 23185.) erreicht werden. Zum Spannen können wahlweise T-Nutenschrauben DIN 787 (EH 23030.) oder Stiftschrauben DIN 6379 (EH 23040.) verwendet werden.

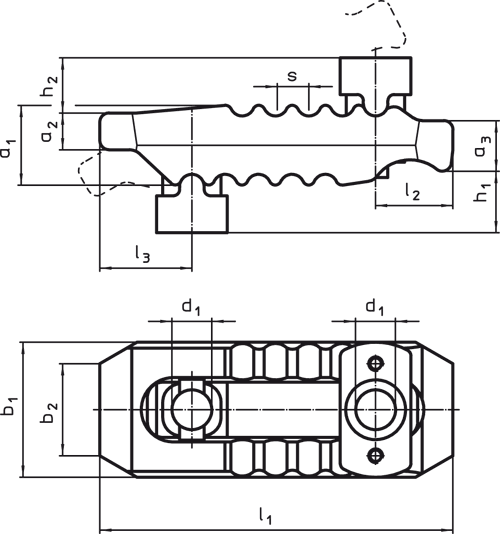

Eigenschaften
| l1 : | 115 |
| l3 : | 30 |
| Nut : | 10, 12, 14 |
| .l2 (mm) : | 25 |
| .h2 : | 18 |
| .s : | 11 |
| Spannkraft max. kN : | 30 |
| Gewicht (g) : | 640 |
| .b1 : | 44 |
| .b2 : | 30 |
| .h1 max. : | 0-55 |
| .a3 : | 17 |
| .a1 : | 27 |
| .a2 : | 12 |
| Nennmaß d1 : | 13 |
Artikelvarianten
| Variante | .h1 max. | Nennmaß d1 | Preis |
|---|---|---|---|
| 0-55 | 13 |
80,20 €
|
|
| 0-70 | 17 |
91,85 €
|
|
| 0-80 | 21 |
111,70 €
|
|
| 0-100 | 25 |
149,00 €
|
|
| 0-100 | 25 |
256,60 €
|
