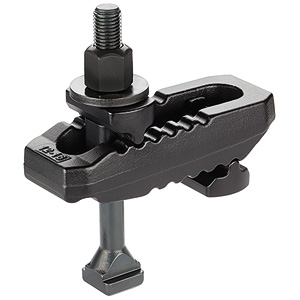

EH 23185 Spanneisen gezahnt , mit verstellbarem Gegenstück mit Schraube für T-Nuten
Artikelnummer: 10212669
Hersteller: Halder
Herstellerartikelnummer: 23185.0114
Artikel ist in 15 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff: Spanneisen: Stahl vergütet, galvanisch schwarz verzinkt Schraube: Vergütungsstahl Mutter: Vergütungsstahl Scheibe: Vergütungsstahl Hinweis: Das Druck- und das Gegenstück sind unverlierbar mit dem Spanneisen verbunden, somit ist das Spanneisen schnell einsatzbereit. Das Spanneisen ist mit zwei Spannnasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden. Größere Spannhöhen können durch den Einsatz der Stützverlängerung (EH 23185.) erreicht werden.

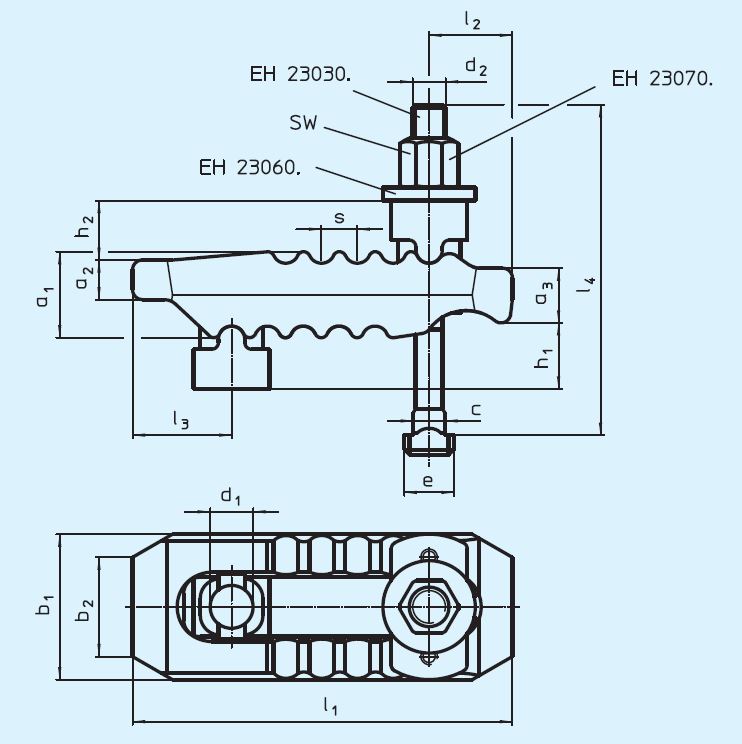

Eigenschaften
| .d2 : | M12 |
| .l1 : | 150 |
| .l3 : | 36 |
| Nut : | 12 |
| .c : | 11,6 |
| .e : | 18 |
| .l2 (mm) : | 35 |
| .h2 : | 20 |
| .s : | 12 |
| .l4 : | 160 |
| SW : | 18 |
| Gewicht (g) : | 1680 |
| .b1 : | 55 |
| .b2 : | 41 |
| .h1 max. : | 0-70 |
| .a3 : | 21 |
| .a1 : | 36 |
| .a2 : | 17 |
| Nennmaß d1 : | 17 |
| Spannkraft max. kN : | 35 |
Artikelvarianten
| Variante | .d2 | Nut | .l4 | Nennmaß d1 | Preis |
|---|---|---|---|---|---|
| M10 | 10 | 100 | 13 |
93,70 €
|
|
| M12 | 12 | 125 | 13 |
94,85 €
|
|
| M12 | 14 | 125 | 13 |
96,10 €
|
|
| M12 | 12 | 160 | 17 |
103,90 €
|
|
| M12 | 14 | 160 | 17 |
105,10 €
|
|
| M16 | 16 | 160 | 17 |
106,60 €
|
|
| M16 | 18 | 160 | 17 |
106,90 €
|
|
| M16 | 16 | 200 | 21 |
135,20 €
|
|
| M16 | 18 | 200 | 21 |
136,00 €
|
|
| M20 | 20 | 200 | 21 |
138,20 €
|
|
| M20 | 22 | 200 | 21 |
142,30 €
|
|
| M20 | 20 | 250 | 25 |
186,00 €
|
|
| M20 | 22 | 250 | 25 |
192,50 €
|
|
| M24 | 24 | 250 | 25 |
200,60 €
|
|
| M24 | 28 | 250 | 25 |
207,50 €
|
