EH 23190 Spanneisen mit Schonplatte
Artikelnummer: 10206883
Hersteller: Halder
Herstellerartikelnummer: 23190.0015
Artikel ist in 28 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff: Spanneisen: Vergütungsstahl, brüniert Schonplatte: Messing aufgelötet Hinweis: Die Schonplatte schützt das Werkstück vor Beschädigungen. mit der Kombination Mutter DIN 6330 B (EH 23070.)/Kegelpfanne DIN 6319 G (EH 23050.) an der Spannschraube und Druckstück DIN 6311 (EH 22560. abnehmbar) an der Stellschraube werden Unparallelitäten ausgeglichen. Das Spanneisen ist beidseitig einsetzbar (weiche, harte Spannfläche).
Eigenschaften
| Ausführung : | mit Stellschraube und Spannschraube |
| .l1 : | 60 |
| .l3 : | 50 |
| .d (mm) : | M8 |
| .l2 (mm) : | 10 |
| .s : | 2 |
| .l4 : | 8 |
| Gewicht (g) : | 200 |
| .a : | 8 |
| Nennmaß b1 : | 9 |
| Spannhöhe min. h2 : | 8 |
| Spannhöhe max. h3 : | 15 |
Artikelvarianten
| Variante | Ausführung | .l3 | .a | Nennmaß b1 | Preis |
|---|---|---|---|---|---|

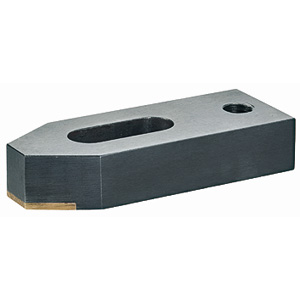

| ohne Zubehör | - | - | 9 |
20,90 €
|
|

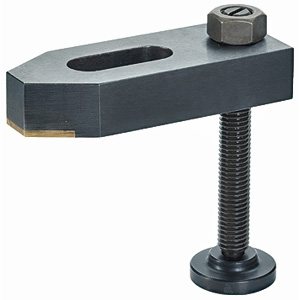

| nur mit Stellschraube | - | - | 9 |
27,35 €
|
|
| nur mit Stellschraube | - | - | 9 |
27,35 €
|
|

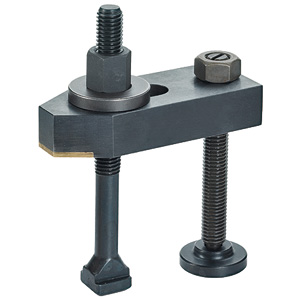

| mit Stellschraube und Spannschraube | 50 | 8 | 9 |
35,45 €
|
|
| mit Stellschraube und Spannschraube | 80 | 8 | 9 |
36,10 €
|
|
| ohne Zubehör | - | - | 11 |
23,60 €
|
|
| nur mit Stellschraube | - | - | 11 |
31,90 €
|
|
| nur mit Stellschraube | - | - | 11 |
31,90 €
|
|
| mit Stellschraube und Spannschraube | 65 | 10 | 11 |
41,20 €
|
|
| mit Stellschraube und Spannschraube | 100 | 10 | 11 |
42,35 €
|
|
| ohne Zubehör | - | - | 14 |
29,10 €
|
|
| nur mit Stellschraube | - | - | 14 |
37,10 €
|
|
| nur mit Stellschraube | - | - | 14 |
37,10 €
|
|
| mit Stellschraube und Spannschraube | 80 | 12 | 14 |
49,00 €
|
|
| mit Stellschraube und Spannschraube | 125 | 12 | 14 |
49,95 €
|
|
| mit Stellschraube und Spannschraube | 80 | 14 | 14 |
49,00 €
|
|
| mit Stellschraube und Spannschraube | 125 | 14 | 14 |
49,95 €
|
|
| ohne Zubehör | - | - | 18 |
38,60 €
|
|
| nur mit Stellschraube | - | - | 18 |
51,40 €
|
|
| nur mit Stellschraube | - | - | 18 |
51,40 €
|
|
| mit Stellschraube und Spannschraube | 100 | 16 | 18 |
68,45 €
|
|
| mit Stellschraube und Spannschraube | 160 | 16 | 18 |
70,45 €
|
|
| mit Stellschraube und Spannschraube | 100 | 18 | 18 |
68,45 €
|
|
| mit Stellschraube und Spannschraube | 160 | 18 | 18 |
70,45 €
|
