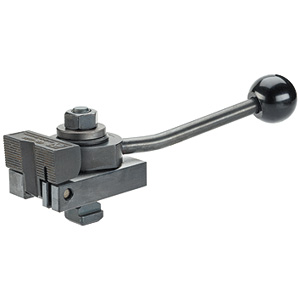

EH 23210 Niederzugspanner mit gekröpftem Spannhebel
Artikelnummer: 10208434
Hersteller: Halder
Herstellerartikelnummer: 23210.0101
Artikel ist in 12 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
148,43 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

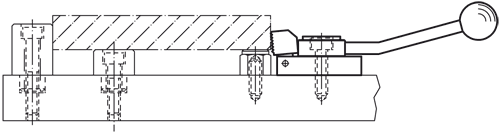

Werkstoff: Stahl, einsatzgehärtet brüniert Hinweis: Das Schnellspannelement drückt das Werkstück gleichzeitig an Festanschläge und auf Auflagen. Die flache Bauweise ermöglicht eine ganzflächige Bearbeitung von Werkstücken. In Verbindung mit Anschlagstück EH 23280. kann eine spezielle Spannvorrichtung ersetzt werden.

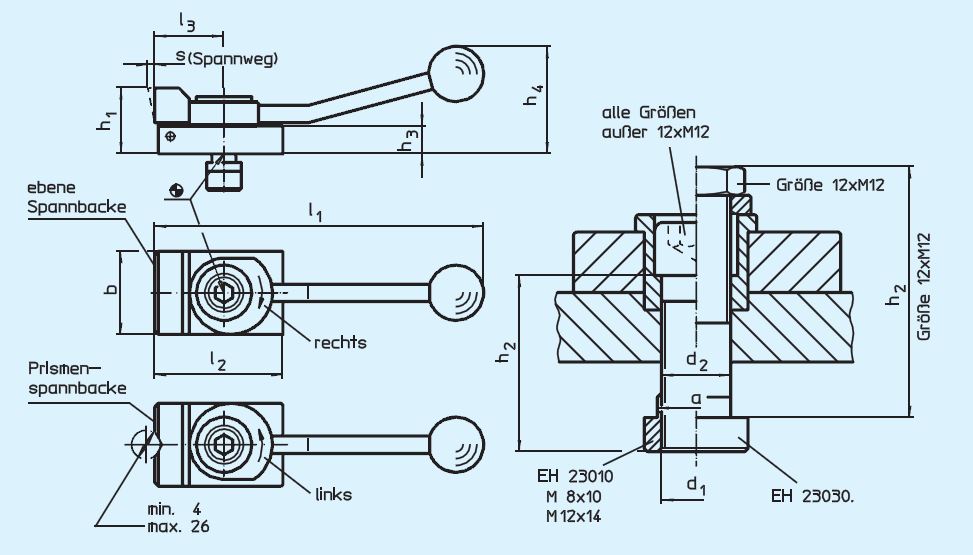

Eigenschaften
| Ausführung : | mit ebener Spannbacke,Spannrichtung rechts |
| .d2 : | 8,4 |
| .l1 : | 132 |
| .d1 : | M8 |
| .l3 : | 32 |
| .l2 (mm) : | 50 |
| .h1 : | 20 |
| .h2 : | 30 |
| .h3 : | 8 |
| .h4 : | 40 |
| .s : | 3 |
| Gewicht (g) : | 262 |
| .b : | 32 |
| .a Nutenmaß : | 10 |
| Spannkraft horizontal kN max. : | 3,5 |
Artikelvarianten
| Variante | Ausführung | .d1 | .a Nutenmaß | Preis |
|---|---|---|---|---|
| mit ebener Spannbacke,Spannrichtung rechts | M8 | 10 |
148,43 €
|
|
| mit Prismen-Spannbacke,Spannrichtung rechts | M8 | 10 |
148,43 €
|
|
| mit ebener Spannbacke,Spannrichtung links | M8 | 10 |
148,43 €
|
|
| mit Prismen-Spannbacke,Spannrichtung links | M8 | 10 |
148,43 €
|
|
| mit ebener Spannbacke,Spannrichtung rechts | M12 | 12 |
176,85 €
|
|
| mit Prismen-Spannbacke,Spannrichtung rechts | M12 | 12 |
176,85 €
|
|
| mit ebener Spannbacke,Spannrichtung links | M12 | 12 |
176,85 €
|
|
| mit Prismen-Spannbacke,Spannrichtung links | M12 | 12 |
176,85 €
|
|
| mit ebener Spannbacke,Spannrichtung rechts | M12 | 14 |
176,85 €
|
|
| mit Prismen-Spannbacke,Spannrichtung rechts | M12 | 14 |
176,85 €
|
|
| mit ebener Spannbacke,Spannrichtung links | M12 | 14 |
176,85 €
|
|
| mit Prismen-Spannbacke,Spannrichtung links | M12 | 14 |
176,85 €
|
