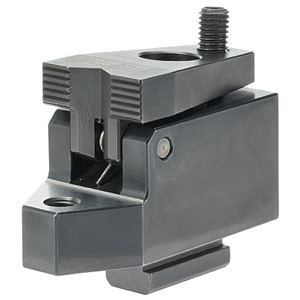

EH 23210 Niederzugspanner ohne Hebel mit Auflage
Artikelnummer: 10211860
Hersteller: Halder
Herstellerartikelnummer: 23210.0551
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

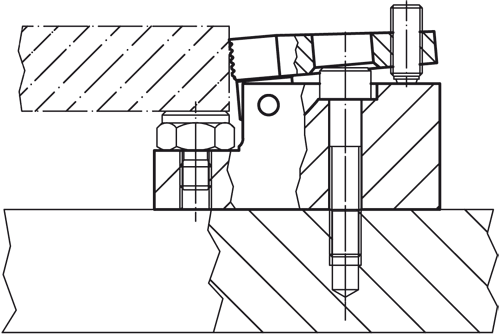

Werkstoff: Stahl, einsatzgehärtet brüniert, geschliffen Hinweis: Durch Anziehen der Kugeldruckschraube wird das Werkstück gleichzeitig an Festanschläge und auf Auflagen niedergezogen. Das günstige Hebelverhältnis ermöglicht hohe horizontale Spannkräfte. mit Muttern für T-Nuten EH 23010. / EH 23020. (DIN 508) auch in anderen Nutenmaßen einsetzbar. Die integrierte Auflage ist mit einem Aufnahmegewinde u.a. für Bolzen EH 22690., Pendelauflagen EH 22730. / EH 22740. versehen.
Eigenschaften

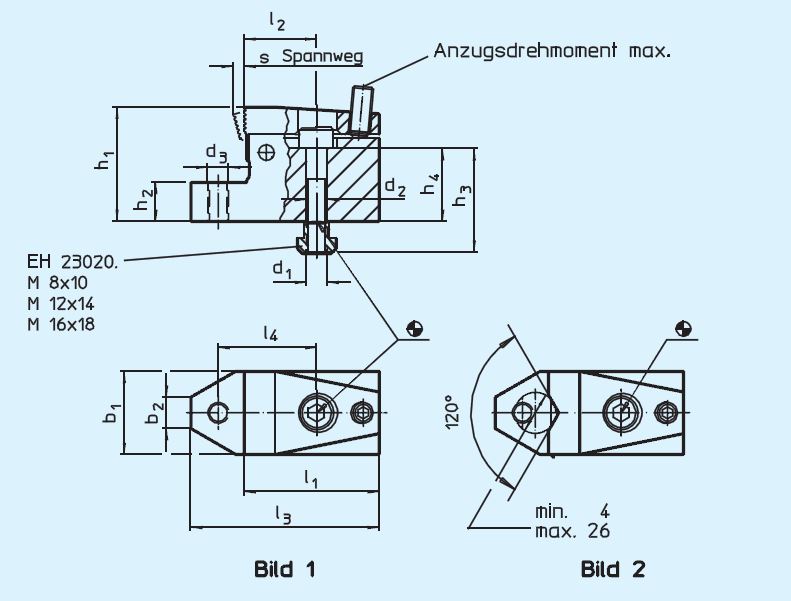

| Ausführung : | mit ebener Spannbacke |
| .d2 : | 8,4 |
| .l1 : | 52 |
| .d1 : | M8 |
| .l3 : | 72,5 |
| .d3 : | M8 |
| .l2 (mm) : | 28 |
| .h1 : | 44 |
| .s : | 3 |
| .l4 : | 38 |
| Gewicht (g) : | 556 |
| .b1 : | 32 |
| .b2 : | 12,1 |
| Anzugsdrehmoment max. Nm : | 3 |
| Nutenmaß : | 10 |
| .h3 ~ : | 40 |
| Spannkraft horizontal kN max. : | 7 |
| .h4 ~ : | 28 |
| .h2 ±0,01 : | 15 |
Artikelvarianten
| Variante | Ausführung | .d1 | Nutenmaß | Preis |
|---|---|---|---|---|
| mit ebener Spannbacke | M8 | 10 |
198,92 €
|
|
| mit Prismen-Spannbacke | M8 | 10 |
203,12 €
|
|
| mit ebener Spannbacke | M12 | 14 |
248,07 €
|
|
| mit Prismen-Spannbacke | M12 | 14 |
251,91 €
|
|
| mit ebener Spannbacke | M16 | 18 |
311,63 €
|
|
| mit Prismen-Spannbacke | M16 | 18 |
318,50 €
|
