EH 23230 Richtspanner
Artikelnummer: 10206915
Hersteller: Halder
Herstellerartikelnummer: 23230.0040
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff: Spanner: Stahl, einsatzgehärtet brüniert, geschliffen Griff: Grauguss GG DIN 6335, orange kunststoffbeschichtet, DIN 319 - Duroplast PF 31, schwarz Hinweis: Zum gleichzeitigen Positionieren und Spannen von Werkstücken. Der Spanner ist ein beidseitig montierbares Präzisionselement. Das werkstückangepasste Spann- und Aufnahmeteil wird am zylindrischen Träger angeschraubt. Spann- und Aufnahmeteile fertigt der Anwender nach den jeweiligen Anforderungen.
Eigenschaften

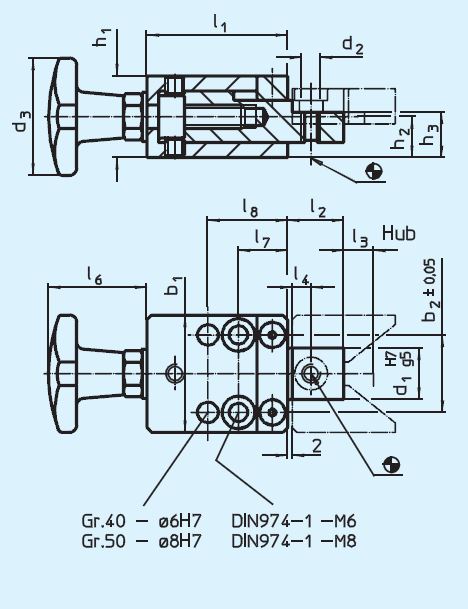

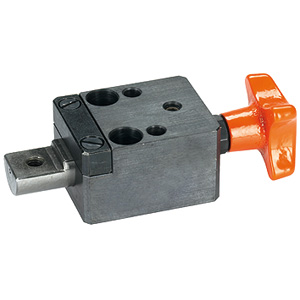

| Ausführung : | mit Kreuzgriff |
| .d2 : | M6 |
| .l1 : | 50 |
| .d1 : | 18 |
| .l3 : | 9 |
| .d3 : | 40 |
| .l2 (mm) : | 19 |
| .h1 : | 29,8 |
| .h2 : | 14,9 |
| .h3 : | 16,9 |
| .l4 : | 8 |
| .l5 (mm) : | - |
| .l8 : | 28 |
| .l6 (mm) : | 33 |
| .l7 : | 17 |
| Gewicht (g) : | 505 |
| .b1 : | 40 |
| .b2 : | 27 |
Artikelvarianten
| Variante | Ausführung | .b1 | Preis |
|---|---|---|---|
| mit Kreuzgriff | 40 |
393,62 €
|
|
| mit Kreuzgriff | 50 |
486,92 €
|
|

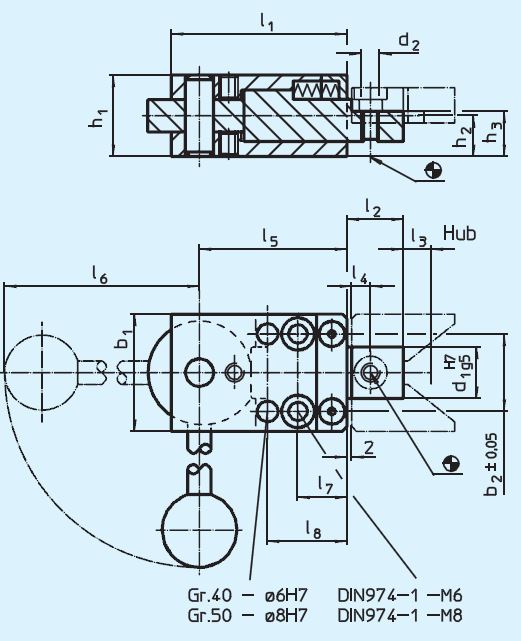

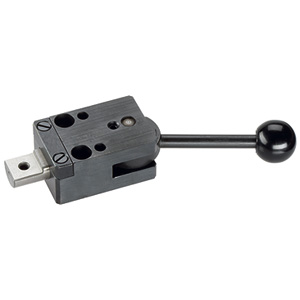

| mit Spiralexzenter | 40 |
411,02 €
|
|
| mit Spiralexzenter | 50 |
496,88 €
|
