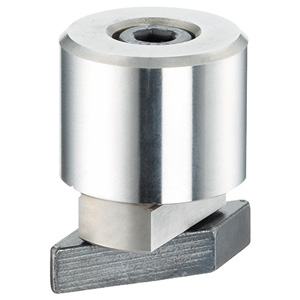

EH 23280 Anschlagstücke zylindrisch
Artikelnummer: 10206946
Hersteller: Halder
Herstellerartikelnummer: 23280.0110
Artikel ist in 14 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
53,61 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff: Anschlagstück: Stahl, einsatzgehärtet geschliffen Halteplatte: Stahl, brüniert Schraube: ISO 4762, Güte 8.8 Hinweis: Durch linienförmige Anlage ist ein schnelles und genaues Ausrichten der Werkstücke möglich. Die zylindrische Form erleichtert die Festlegung der 0-Punkt-Koordinate. Die kurze, auf + -0,01 mm Höhentoleranz geschliffene Ausführung kann auch als Auflage verwendet werden.

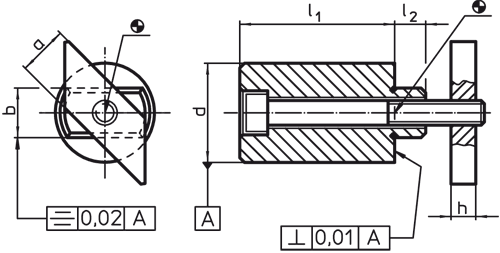

Eigenschaften
| .h : | 6 |
| .l2 (mm) : | 8 |
| Gewicht (g) : | 53 |
| .b h6 Nutenmaß : | 10 |
| .l1 Ausführung kurz ±0,01 : | 15 |
| .l1 Ausführung lang ±0,2 : | - |
| .a -0,6 : | 10 |
| .d ±0,01 : | 20 |
| Schraube ISO 4762 : | M6 x 25 |
Artikelvarianten
| Variante | .b h6 Nutenmaß | .l1 Ausführung kurz ±0,01 | .l1 Ausführung lang ±0,2 | Preis |
|---|---|---|---|---|
| 10 | 15 | - |
53,61 €
|
|
| 12 | 15 | - |
53,61 €
|
|
| 14 | 25 | - |
62,90 €
|
|
| 16 | 25 | - |
62,90 €
|
|
| 18 | 25 | - |
90,71 €
|
|
| 22 | 25 | - |
90,71 €
|
|
| 28 | 25 | - |
119,79 €
|
|
| 10 | - | 25 |
52,69 €
|
|
| 12 | - | 25 |
52,69 €
|
|
| 14 | - | 50 |
68,09 €
|
|
| 16 | - | 50 |
68,09 €
|
|
| 18 | - | 50 |
95,25 €
|
|
| 22 | - | 50 |
95,25 €
|
|
| 28 | - | 50 |
124,33 €
|
