EH 23310 Aufsitzspanner Größe 60

Artikelnummer: 10210255
Hersteller: Halder
Herstellerartikelnummer: 23310.0060

Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

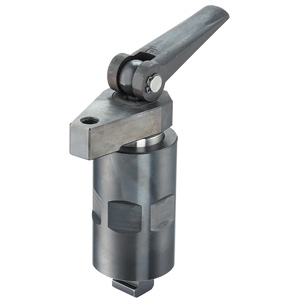

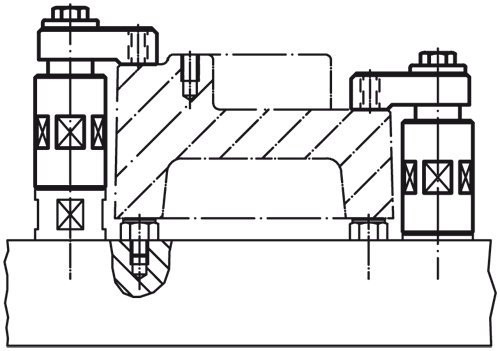

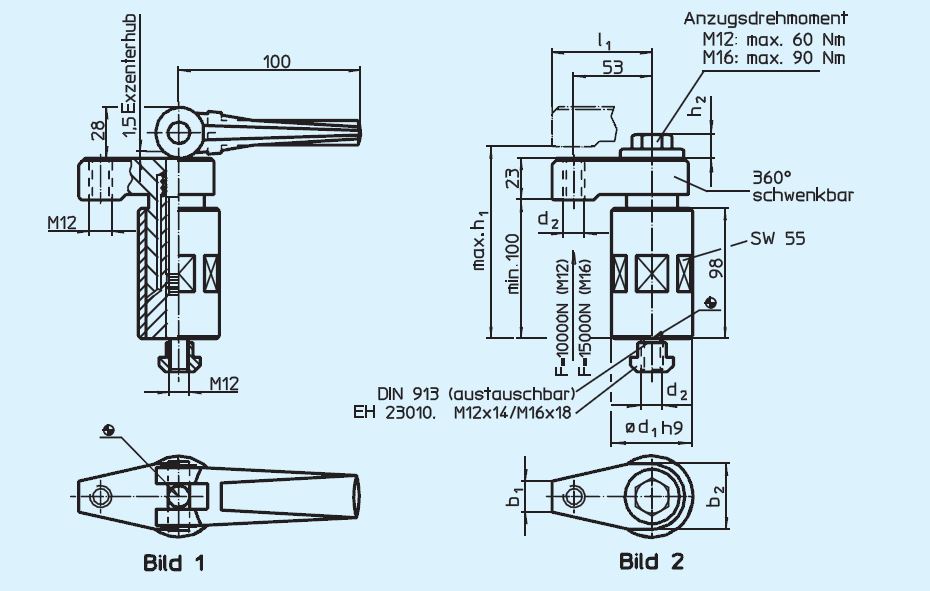

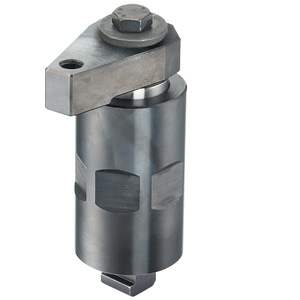

Werkstoff: Einsatzstahl, einsatzgehärtet brüniert und geschliffen Hinweis: Die Spannhöhe kann mit Höhenzylindern EH 23310. sowie mit Scheiben EH 1107., EH 1108. und EH 1617. aus dem Halder-Vorrichtungssystem vergrößert und durch Spanneinsätze verringert werden. Die Spanner haben folgende Vorteile: -Schnelles Spannen von Hand über Spannschraube oder Exzenterspannhebel. -Leichter und rascher Werkstückwechsel durch Wegschwenken der Spannpratze. -Kompakte Ausführung deshalb geringer Platzbedarf beim Spannen. -Einfache Anpassung auch an große Spannhöhen mit den Höhenzylindern. Die Spanner lassen sich auf zwei Arten befestigen: 1.) in einer Mutter für T-Nuten (DIN 508), 2.) mit dem Gewindestift direkt in die Platte, z.B. einer Vorrichtung. Der Zylinder muss vollflächig aufliegen. Die Spannhöhe h1 darf nicht überschritten werden.
