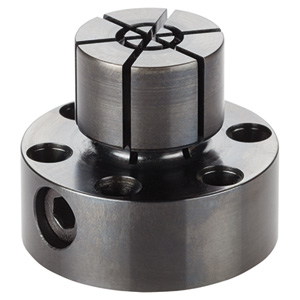

EH 23340 Zentrierspanndorn
Artikelnummer: 10212616
Hersteller: Halder
Herstellerartikelnummer: 23340.0125
Artikel ist in 1 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

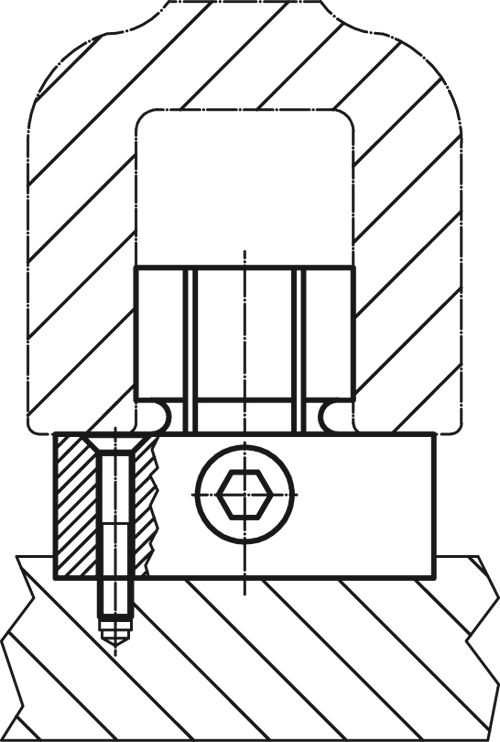

Werkstoff: Grundkörper: Stahl, brüniert Spannschraube: Vergütungsstahl Hinweis: Zum Zentrieren und Spannen von Bauteilen mit Aufnahmebohrung. Durch die seitliche Bedienung ist der Zentrierspanndorn besonders für Sacklochbohrungen geeignet. Der Zentrierspanndorn muss dem jeweiligen Aufnahmedurchmesser angepasst werden (z.B. durch Drehen/Fräsen). Dabei ist zu beachten, dass der Zentrierspanndorn vor der Bearbeitung ca. 0,1 mm über den Spanndurchmesser aufgeweitet wird. Für diese Bearbeitung wird ein Verriegelungsring mitgeliefert.
Eigenschaften
| .d1 : | 28,7 |
| .h1 : | 41 |
| .h2 : | 22 |
| .h3 : | 17,5 |
| .d4 : | M4 |
| .d5 : | 39,4 |
| SW : | 6 |
| Spannkraft kN : | 20 |
| Gewicht (g) : | 380 |
| Anzugsdrehmoment max. Nm : | 66 |
| .d2 min. : | 17,8 |
| .d3 h8 : | 50 |
