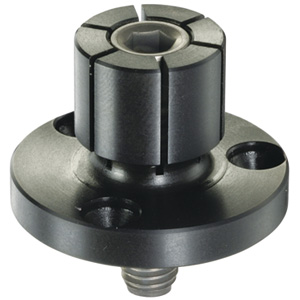

EH 23340 Zentrierspanndorne
Artikelnummer: 10210635
Hersteller: Halder
Herstellerartikelnummer: 23340.0104
Artikel ist in 7 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

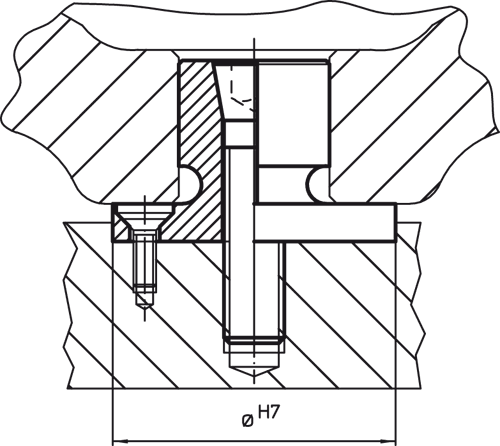

Werkstoff: Grundkörper: Stahl, brüniert Spannschraube: Einsatzstahl, einsatzgehärtet Hinweis: Zum Zentrieren und Spannen von Bauteilen mit Aufnahmebohrung. Der Zentrierspanndorn muss dem jeweiligen Aufnahmedurchmesser angepasst werden (z.B. durch Drehen/Fräsen). Dabei ist zu beachten, dass der Zentrierspanndorn vor der Bearbeitung ca. 0,1 mm über den Spanndurchmesser aufgeweitet wird. Für diese Bearbeitung wird eine Mutter mitgeliefert.

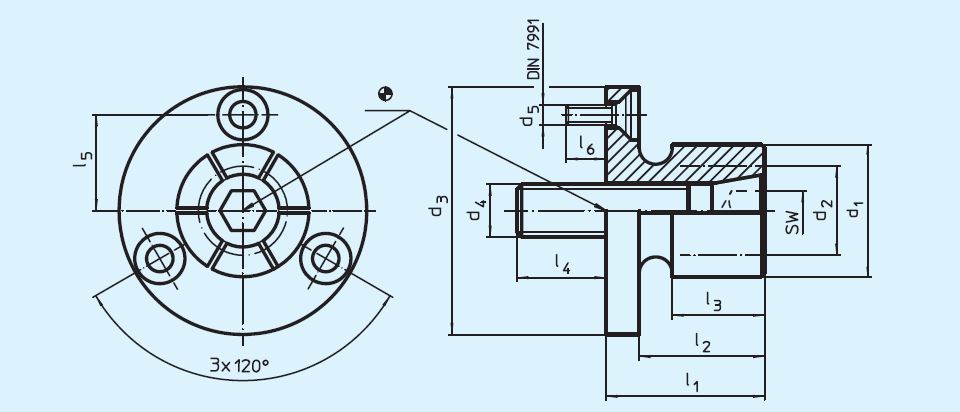

Eigenschaften
| .l1 : | 21,8 |
| .d1 : | 12,4 |
| .l3 : | 15 |
| .l2 (mm) : | 16 |
| .d4 : | M4 |
| .d5 : | M3 |
| .l4 : | 8 |
| .l5 (mm) : | 10,5 |
| SW : | 3 |
| Spannkraft max. kN : | 3 |
| Gewicht (g) : | 55 |
| Anzugsdrehmoment max. Nm : | 3,5 |
| .d2 min. : | 8 |
| .d3 h9 : | 29,72 |
| .l6 ~ : | 6 |
Artikelvarianten
| Variante | .d1 | .d2 min. | Preis |
|---|---|---|---|
| 12,4 | 8 |
106,20 €
|
|
| 14,2 | 12,2 |
106,00 €
|
|
| 20 | 13,5 |
114,50 €
|
|
| 27 | 18 |
146,00 €
|
|
| 35,3 | 25,4 |
180,80 €
|
|
| 51 | 30 |
240,20 €
|
|
| 77 | 30 |
407,00 €
|
