EH 23340 Zentrierspannelemente mit Spannsegmenten
Artikelnummer: 10210617
Hersteller: Halder
Herstellerartikelnummer: 23340.0014
Artikel ist in 10 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

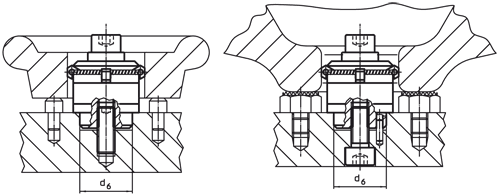

Werkstoff: Grundkörper: Werkzeugstahl, gehärtet, brüniert Spannsegmente: Stahl 1.4112, gehärtet und geschliffen Feder: rostfreier Stahl Hinweis: Zum Zentrieren und Spannen von Bauteilen mit Aufnahmebohrung. Präzise Selbstzentrierung mit einer Genauigkeit von + -0,025 mm. Durch die geschliffenen Spannsegmente können Bauteile mit roher oder bearbeiteter Oberfläche kraftschlüssig zentriert und auf die Auflagepunkte niedergezogen werden. Das Zentrierspannelement zeichnet sich durch große Verstellwege und eine geringe Bauhöhe aus. Anschraubmöglichkeit von oben und unten. Montagehinweis für Montage von oben: Spannteller und Schraube abnehmen. Grundkörper mit Gewindestift über SW2 befestigen.

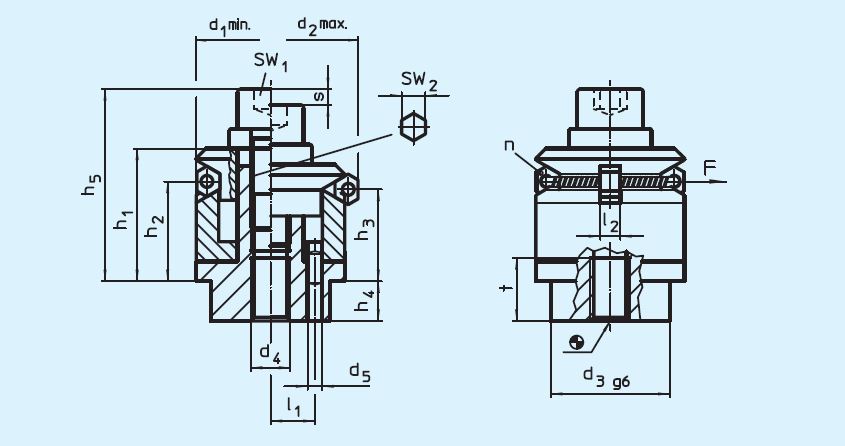

Eigenschaften
| .t : | 6 |
| .l2 (mm) : | 3 |
| .h1 : | 14,1 |
| .h2 : | 9,1 |
| .h3 : | 7,9 |
| .d4 : | M4 |
| .h4 : | 5,5 |
| .h5 : | 19,7 |
| SW1 : | 3 |
| SW2 : | 4 |
| Gewicht (g) : | 19 |
| .d1 min. : | 14,5 |
| .d2 max. : | 18,5 |
| .d3 g6 : | 12 |
| .d5 +0,3 : | 2 |
| Aufnahmebohrung d6 H7 : | 12 |
| .l1 ±0,1 : | 4,5 |
| Anzahl Segmente n : | 3 |
| .Hub s : | 2,3 |
| Spannkraft F max. kN : | 3,5 |
Artikelvarianten
| Variante | .d1 min. | .d2 max. | Preis |
|---|---|---|---|
| 14,5 | 18,5 |
283,05 €
|
|
| 18,5 | 22,5 |
310,83 €
|
|
| 22,5 | 26,5 |
342,83 €
|
|
| 26,5 | 30,5 |
370,43 €
|
|
| 30,5 | 38,5 |
402,43 €
|
|
| 38,5 | 46,5 |
435,03 €
|
|
| 46,5 | 54,5 |
557,91 €
|
|
| 54,5 | 70,5 |
586,82 €
|
|
| 70,5 | 86,5 |
623,93 €
|
|
| 86,5 | 102,5 |
680,81 €
|
