EH 24420 Verstellbare Klemmhebel mit Axiallager und Schraube
Artikelnummer: 10205838
Hersteller: Halder
Herstellerartikelnummer: 24420.0030
Artikel ist in 22 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff: Hebel: Zink-Druckguss, orange ähnlich RAL 2004, Zink-Druckguss, schwarz ähnlich RAL 9005 Innenteile: Stahl, nitriert, brüniert Schraube: Stahl, nitriert, brüniert Hinweis: Durch Anheben des Hebels wird die Verzahnung freigegeben. Der Hebel wird über die Verzahnung positioniert. Nach dem Loslassen rastet die Verzahnung ein. Das Schraubenteil kann ausgetauscht werden. Die Vorteile des Axiallagers: -Doppelte Spannkraft mit gleicher Hebelgröße durch Verringerung der Flächenreibung. -Schonung des Bauteils durch feststehende Anlagefläche. -Geringes Setzverhalten durch höhere Vorspannkraft im Bolzen bzw. Gewinde.
Eigenschaften
| .d2 : | M6 |
| .l1 : | 20 |
| .d1 : | 18 |
| .d3 : | 24 |

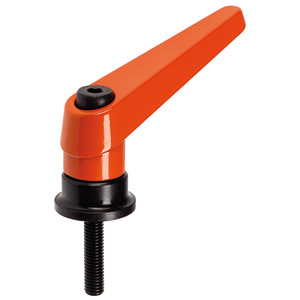

| Farbe : | orange |
| .l2 (mm) : | 62 |
| .h1 : | 34,5 |
| .h2 : | 50 |
| .h3 : | 3,0 |
| Gewicht (g) : | 97 |
Artikelvarianten
| Variante | .d2 | .l1 | .d1 | Farbe | Preis |
|---|---|---|---|---|---|
| M6 | 20 | 18 | orange |
18,81 €
|
|
| M6 | 20 | 18 | schwarz |
18,81 €
|
|
| M6 | 27 | 18 | orange |
18,82 €
|
|
| M6 | 27 | 18 | schwarz |
18,82 €
|
|
| M8 | 21 | 22 | orange |
18,94 €
|
|
| M8 | 21 | 22 | schwarz |
18,94 €
|
|
| M8 | 36 | 22 | orange |
19,23 €
|
|
| M8 | 36 | 22 | schwarz |
19,23 €
|
|
| M10 | 29 | 25 | orange |
20,55 €
|
|
| M10 | 29 | 25 | schwarz |
20,85 €
|
|
| M10 | 47 | 25 | orange |
21,23 €
|
|
| M10 | 47 | 25 | schwarz |
21,23 €
|
|
| M12 | 34 | 30 | orange |
25,00 €
|
|
| M12 | 34 | 30 | schwarz |
25,00 €
|
|
| M12 | 50 | 30 | orange |
25,85 €
|
|
| M12 | 50 | 30 | schwarz |
25,85 €
|
|
| M12 | 57 | 30 | orange |
25,85 €
|
|
| M12 | 57 | 30 | schwarz |
25,85 €
|
|
| M12 | 65 | 30 | orange |
27,46 €
|
|
| M12 | 65 | 30 | schwarz |
27,46 €
|
|
| M12 | 85 | 30 | orange |
32,61 €
|
|
| M12 | 85 | 30 | schwarz |
32,61 €
|
