EH 24460 Drehbare Ballengriffe DIN 98
Artikelnummer: 10208761
Hersteller: Halder
Herstellerartikelnummer: 24460.0016
Artikel ist in 10 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff: Stahl, gedreht, galvanisch verzinkt, passiviert
Form D: mit glattem Zapfen

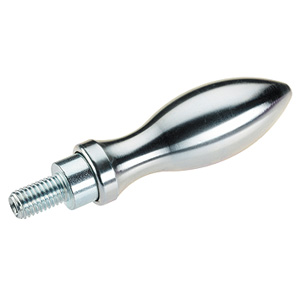

Form E: mit Gewindezapfen
Hinweis

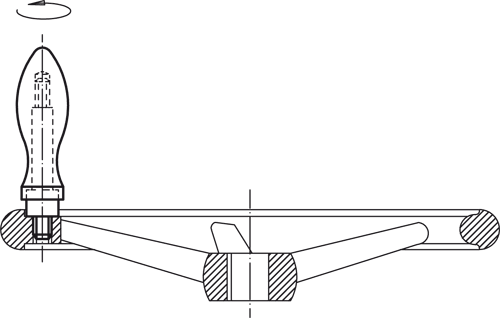

Drehbare Ballengriffe DIN 98 Form D werden unmontiert geliefert, d.h. das Griffteil ist lose beigelegt. Dadurch kann das Achsteil getrennt eingepresst bzw. vernietet werden.
Durch leichte Schläge mit einem Schonhammer in Achsrichtung wird das Griffteil auf der Achse so befestigt, dass es axial gehalten ist, dabei aber drehbar bleibt.

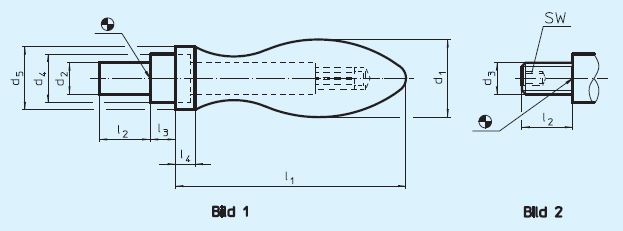

Eigenschaften
| .d1 : | 16 |
| Form : | D |
| .l3 : | 5,5 |
| .d3 : | - |
| .l2 (mm) : | 11 |
| .d5 : | 14 |
| .l4 : | 5,0 |
| SW : | - |
| Gewicht (g) : | 53 |
| .l1 ~ : | 49 |
| .d2 h8 : | 7 |
| .d4 h13 : | 10 |
Artikelvarianten
| Variante | .d1 | Form | Preis |
|---|---|---|---|
| 16 | D |
8,10 €
|
|
| 20 | D |
8,90 €
|
|
| 25 | D |
11,20 €
|
|
| 32 | D |
17,45 €
|
|
| 36 | D |
24,00 €
|
|
| 16 | E |
7,90 €
|
|
| 20 | E |
8,80 €
|
|
| 25 | E |
11,60 €
|
|
| 32 | E |
17,75 €
|
|
| 36 | E |
22,95 €
|
