GN 114.2 Steckbolzen mit Axialsicherung, Stahl

Artikelnummer: 10186131
Hersteller: Ganter
Herstellerartikelnummer: 114.2-8-20

Artikel ist in 86 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 8,02 €
47 7,22 €
66 6,42 €
85 5,91 €
8,02 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Steckbolzen mit Axialsicherung GN 114.2 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

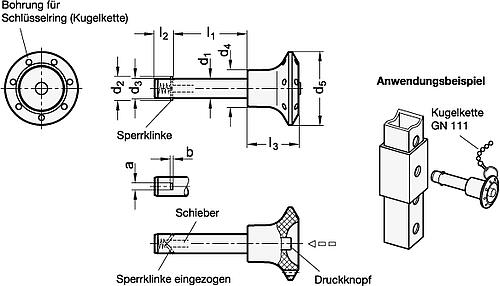

Mit dem Druckknopf wird die Sperrklinke “eingezogen”, über die Druckfeder wieder in Sperrstellung gebracht.

Durch die rechteckige Form der Sperrklinken aus Edelstahl-Blech ergibt sich eine günstige, linienförmige „Anlage“ zur axialen Sicherung des Steckbolzens.

Die in der Tabelle angegebenen Werte für die Belastbarkeit bei Scherbeanspruchung sind theoretisch ermittelte Richtwerte. Sie sind unverbindlich unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.

Ausführung:
• Bolzen
Stahl
verzinkt, blau passiviert
• Sperrklinke
Edelstahl-Blech
nichtrostend, 1.4301
• Griffknopf
Kunststoff (Polyamid PA)
--schwarzgrau
-- temperaturbeständig bis 80 °C
• Druckknopf
Kunststoff (Polyamid PA)
-- rot
-- temperaturbeständig bis 80 °C
• Druckfeder
Edelstahl
nichtrostend, 1.4310

Zubehör:
• Kugelketten GN 111
• Halteseile GN 111.2
• Spiral-Halteseile GN 111.4

Eigenschaften

Werkstoff : ST
Bolzendurchmesser (d1) : 8
Spannlänge (l1) : 20


Artikelvarianten

Variante Werkstoff Bolzendurchmesser (d1) Spannlänge (l1) Preis
ST 8 20
ab 5,91 €
ST 8 25
ab 5,94 €
ST 8 30
ab 6,01 €
ST 8 35
ab 6,05 €
ST 8 40
ab 6,15 €
ST 8 45
ab 6,17 €
ST 8 50
ab 6,24 €
ST 10 20
ab 6,37 €
ST 10 25
ab 6,46 €
ST 10 30
ab 6,53 €
ST 10 35
ab 6,59 €
ST 10 40
ab 6,65 €
ST 10 45
ab 6,74 €
ST 10 50
ab 6,79 €
ST 10 60
ab 6,96 €
ST 12 25
ab 6,89 €
ST 12 30
ab 6,96 €
ST 12 35
ab 7,05 €
ST 12 40
ab 7,13 €
ST 12 45
ab 7,20 €
ST 12 50
ab 7,28 €
ST 12 60
ab 7,39 €
ST 12 70
ab 7,49 €
ST 12 80
ab 7,63 €
ST 8 16
ab 5,82 €
ST 16 30
ab 8,53 €
ST 20 80
ab 12,95 €
ST 16 35
ab 8,75 €
ST 16 40
ab 8,86 €
ST 16 50
ab 9,16 €
ST 16 60
ab 9,33 €
ST 16 70
ab 9,53 €
ST 16 80
ab 9,79 €
ST 16 45
ab 8,95 €
ST 6 10
ab 6,25 €
ST 6 12
ab 6,19 €
ST 6 16
ab 6,26 €
ST 6 20
ab 6,29 €
ST 6 25
ab 6,39 €
ST 6 30
ab 6,44 €
ST 6 35
ab 6,51 €
ST 6 40
ab 6,54 €
ST 6 45
ab 6,62 €
ST 6 50
ab 6,64 €
ST 20 30
ab 11,52 €
ST 20 35
ab 11,69 €
ST 20 40
ab 11,73 €
ST 20 45
ab 12,02 €
ST 20 50
ab 12,16 €
ST 20 60
ab 12,42 €
ST 20 70
ab 12,64 €
ST 20 120
ab 15,64 €
ST 12 20
ab 6,75 €
ST 10 120
ab 8,02 €
- - -
ab 6,34 €
- - -
ab 7,19 €
- - -
ab 7,28 €
- - -
ab 7,45 €
- - -
ab 7,71 €
- - -
ab 7,91 €
- - -
ab 8,09 €
- - -
ab 8,36 €
- - -
ab 8,55 €
- - -
ab 8,72 €
- - -
ab 10,33 €
- - -
ab 10,56 €
- - -
ab 10,88 €
- - -
ab 11,27 €
- - -
ab 11,70 €
- - -
ab 12,08 €
- - -
ab 12,49 €
- - -
ab 14,15 €
- - -
ab 14,75 €
- - -
ab 15,18 €
- - -
ab 15,90 €
- - -
ab 16,63 €
- - -
ab 17,12 €
- - -
ab 6,94 €
- - -
ab 7,01 €
- - -
ab 7,04 €
- - -
ab 5,82 €
- - -
ab 6,59 €
- - -
ab 6,73 €
- - -
ab 6,86 €
- - -
ab 7,00 €
- - -
ab 7,21 €
