GN 125 Verstellbare Flachspannhebel, Innengewinde

Artikelnummer: 10181557
Hersteller: Ganter
Herstellerartikelnummer: 125-32-M6-E

Artikel ist in 20 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 17,26 €
25 15,53 €
35 13,81 €
44 12,08 €
17,26 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

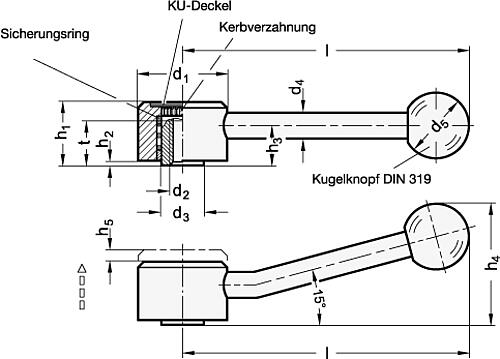

Flachspannhebel GN 125 zeichnen sich durch eine niedrige Bauhöhe aus.

Wie alle verstellbaren Spannhebel sind sie vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Durch Anheben (Ziehen) der Hebelnabe wird die Kerbverzahnung frei und der Spannhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.

Ausführung:
• Stahl
brüniert
Buchse
Festigkeitsklasse 5.8
• Planfläche mit
naturfarben eloxiertem Alu-Plättchen
• Kugelknöpfe DIN 319
Kunststoff, Duroplast
schwarz, glänzend

Form:
D Hebel gerade mit Gewinde
E Hebel schräg mit Gewinde

Auf Anfrage:
• mit Gewinde-Durchloch

Eigenschaften

Form : E
Durchmesser (d1) : 32
Verstellbar : Ja
Griffkoerpermaterial (Werkstoff) : ST
Anschlussgewinde (d2) : M 6
Edelstahl Einsatz (Edelstahl) : Ja


Artikelvarianten

Variante Form Anschlussgewinde (d2) Preis
E M 6
ab 12,08 €
D M 8
ab 11,22 €
E M 8
ab 12,08 €
D M 8
ab 12,97 €
E M 8
ab 13,83 €
D M 10
ab 12,97 €
E M 10
ab 13,83 €
D M 10
ab 14,39 €
D M 6
ab 11,22 €
E M 10
ab 15,25 €
E M 12
ab 13,83 €
D M 12
ab 14,39 €
E M 12
ab 15,25 €
D M 12
ab 17,10 €
E M 12
ab 17,96 €
D M 14
ab 17,10 €
E M 14
ab 17,96 €
D M 16
ab 17,10 €
E M 16
ab 17,96 €
D M 12
ab 12,97 €
