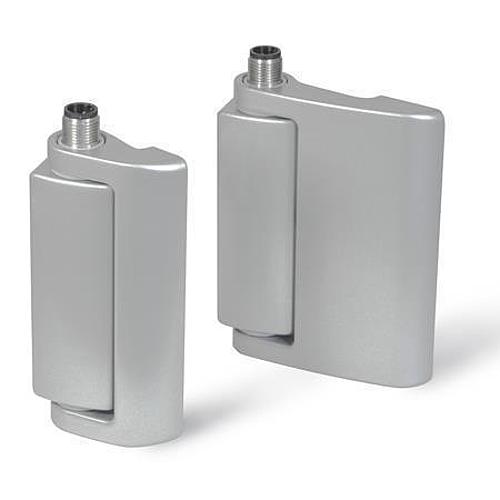

GN 139.1 Sicherheits Schaltscharniere

Artikelnummer: 10194619
Hersteller: Ganter
Herstellerartikelnummer: 139.1-49-101-B

Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

Scharniere GN 139.1 mit integrierten Sicherheitsschaltern dienen zur Überwachung von Türen und Abdeckungen an Maschinen und Anlagen. Beim Öffnen der Türen werden die Schaltkontakte betätigt, welche dann z. B. einen Schutzkreis mittels Öffnerkontakt (NC) unterbrechen und gleichzeitig das Öffnen der Tür durch Schließen eines Schließerkontakts (NO) signalisieren.

Die Kontaktblöcke sind mit zwangsöffnenden Schleichkontakten ausgestattet, die keine Hysterese haben. Der Winkel bei dem die Schaltpunkte erreicht werden ist justierbar.

Die Scharniere bilden mit den integrierten Kontaktblöcken eine kompakte Einheit in ansprechendem Design, die durch die Montage von der Rückseite besonders manipulationssicher ist.

Ausführung:
• Zink-Druckguss
kunststoffbeschichtet
silber metallic
• Stift Edelstahl
nichtrostend, 1.4305

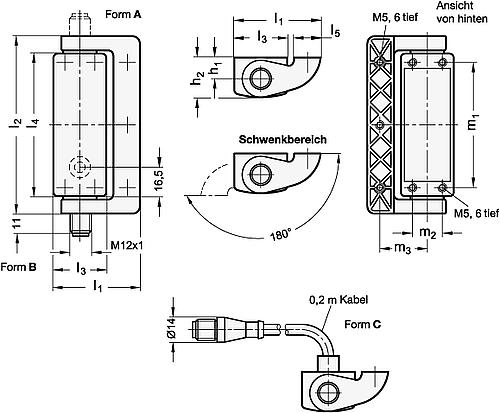

Form:
A Anschlussstecker
oben
B Anschlussstecker
unten
C Anschlussstecker
hinten,
mit 0,2 m Kabel

Zubehör:
• Kabel mit Anschlusskupplung
8-polig, 5 oder 10 Meter lang:
--GN 330-M12x1-8-G-5
--GN 330-M12x1-8-G-10
• Montageplatten GN 139.3 / GN 139.4

Auf Anfrage:
• Scharniere mit Betätigungswinkel > 0°
• Scharniere mit abweichender Kontaktbestückung
