GN 145.1 Verfahrschlitten für Lineareinheiten

Artikelnummer: 10204545
Hersteller: Ganter
Herstellerartikelnummer: 145.1-G18-2-SW

Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 44,94 €
9 40,46 €
12 35,99 €
16 34,99 €
44,94 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Verfahrschlitten GN 145.1 werden in der Regel nur in Verbindung mit einer Vierkant-Lineareinheit und zur Funktionskontrolle montiert geliefert.

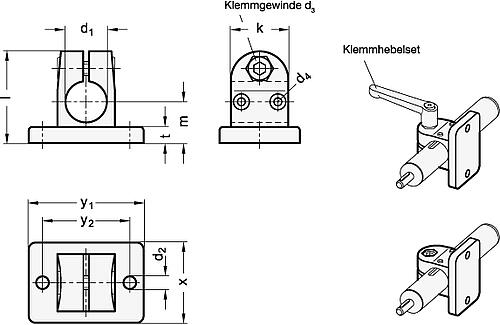

Mit der Klemmschraube an der Führungsbohrung d1 kann das Laufspiel eingestellt oder auch der Verfahrschlitten geklemmt werden (festsetzen nach erfolgter Verstellung).

Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch verstellbare Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).


Ausführung:
• Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
• Edelstahl NI
--nichtrostend, 1.4308
--matt poliert
--Bohrung nur mit Gleitbuchse (G18)
• Führungsbohrung mechanisch bearbeitet
• Gleitbuchse
Polyamid
• Zylinderschrauben DIN 912
Stahl verzinkt / Edelstahl 1.4301
• Sechskantmuttern DIN 985
Stahl verzinkt / Edelstahl 1.4301
• Verstellbare Klemmhebel GN 911
--Zink-Druckguss
--Einsätze / Distanzhülsen
Edelstahl, nichtrostend 1.4305

Kennziffer:
1 - mit einer Klemmschraube DIN 912, verzinkt
2 - mit einer Edelstahl-Klemmschraube DIN 912

Eigenschaften

Werkstoff : AL
Oberfläche : SW
Bohrung (d1_1) : -
Kennziffer : 2
Bohrung (d1_2) : G 18


Artikelvarianten

Variante Werkstoff Oberfläche Bohrung (d1_1) Kennziffer Bohrung (d1_2) Preis
AL SW - 2 G 18
ab 34,99 €
AL SW B 18 2 -
ab 18,77 €
