GN 164 Skalenringe ohne Skalierung
Artikelnummer: 10183851
Hersteller: Ganter
Herstellerartikelnummer: 164-30-R12
Artikel ist in 16 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 10,05 € |
| 38 | 9,05 € |
| 53 | 8,04 € |
| 68 | 7,82 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

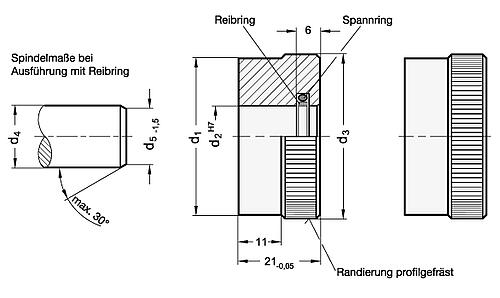

Der verschleißfreie Reibring gewährleistet die sichere Mitnahme des Skalenringes GN 164 beim Verstellen der Spindel, erlaubt aber auch die Einstellmöglichkeit des Ringes bei stehender Welle.
Neben der Standard-Skala (Kennz. MCRS) können diese Skalenringe mit jeder beliebigen Skalierung geliefert werden. Es empfiehlt sich, hierfür die mattverchromte Ausführung (MCR) zu verwenden, weil damit ein guter Farbkontrast erzielt wird.
Bezüglich Stichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge einer Skalierung ist das übersichtlich dargestellte Bestellschema Skalierungen zu verwenden.
Ausführung:
• Stahl
--Rändel gefräst
--Skalieransatz d1 feingedreht
--blank (Standardausführung)
--mattverchromt MCR
--mattverchromt, Skala MCRS
MCR bzw. MCRS an
Bestellbezeichnung anhängen
• Skala eingraviert
in Laserpräzision schwarz abgesetzt
• Spannring Gummi
• Reibring Polyamid
Bohrungskennzeichnung:
B ohne Reibring
R mit Reibring
Kennzeichen:
MCR mattverchromt
MCRS mattverchromt,Skala 0...90, 100 Teilstriche
Auf Anfrage:
• spezielle Skalierungen
siehe auch Bestellschema
Eigenschaften
| Werkstoff : | ST |
| Bohrungsdurchmesser (d2) : | 12 |
| Bohrungskennzeichnung (BK) : | R |
| Außendurchmesser (d1) : | 30 |
Artikelvarianten
| Variante | Werkstoff | Bohrungsdurchmesser (d2) | Bohrungskennzeichnung (BK) | Außendurchmesser (d1) | Preis |
|---|---|---|---|---|---|
| ST | 12 | R | 30 |
ab 7,82 €
|
|
| ST | 14 | B | 30 |
ab 6,64 €
|
|
| ST | 14 | R | 30 |
ab 7,82 €
|
|
| ST | 14 | B | 40 |
ab 8,16 €
|
|
| ST | 14 | R | 40 |
ab 9,42 €
|
|
| ST | 16 | B | 40 |
ab 8,16 €
|
|
| ST | 12 | B | 30 |
ab 6,64 €
|
|
| ST | 16 | R | 40 |
ab 9,42 €
|
|
| ST | 20 | R | 60 |
ab 11,41 €
|
|
| ST | 16 | B | 50 |
ab 7,31 €
|
|
| ST | 16 | R | 50 |
ab 8,52 €
|
|
| ST | 18 | B | 50 |
ab 7,31 €
|
|
| ST | 18 | R | 50 |
ab 8,52 €
|
|
| ST | 18 | B | 60 |
ab 10,13 €
|
|
| ST | 18 | R | 60 |
ab 11,41 €
|
|
| ST | 20 | B | 60 |
ab 10,13 €
|
