GN 192.1 Verfahrschlitten für Lineareinheiten
Artikelnummer: 10201479
Hersteller: Ganter
Herstellerartikelnummer: 192.1-B30-B30-2-SW
Artikel ist in 16 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Verfahrschlitten GN 192.1 werden in der Regel nur in Verbindung mit einer Vierkant-Lineareinheit und zur Funktionskontrolle montiert geliefert.

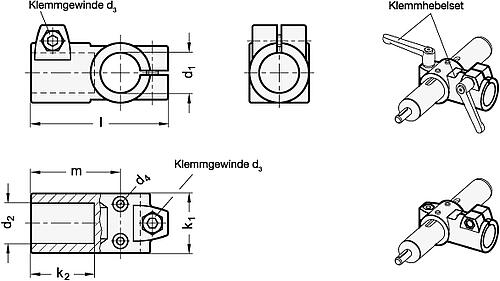

Mit der Klemmschraube an der Führungsbohrung d1 kann das Laufspiel eingestellt oder auch der Verfahrschlitten geklemmt werden (festsetzen nach erfolgter Verstellung).
Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch verstellbare Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Ausführung:
• Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
• Führungs- / Klemmbohrungen
mechanisch bearbeitet
• Gleitbuchse
Polyamid
• Zylinderschrauben DIN 912
Stahl verzinkt / Edelstahl 1.4301
• Sechskantmuttern DIN 985
Stahl verzinkt / Edelstahl 1.4301
• Verstellbare Klemmhebel GN 911
--Zink-Druckguss
--Einsätze / Distanzhülsen
Edelstahl, nichtrostend 1.4305
Kennziffer:
1 - mit 2 Klemmschrauben
DIN 912, verzinkt
2 - mit 2 Edelstahl-
Klemmschrauben DIN 912
Eigenschaften
| Oberfläche : | SW |
| Bohrung (d2) : | B 30 |
| Bohrung (d1_1) : | B 30 |
| Kennziffer : | 2 |
| Bohrung (d1_2) : | - |
Artikelvarianten
| Variante | Oberfläche | Bohrung (d2) | Bohrung (d1_1) | Kennziffer | Bohrung (d1_2) | Preis |
|---|---|---|---|---|---|---|
| SW | B 30 | B 30 | 2 | - |
auf Anfrage
|
|
| SW | B 40 | B 40 | 2 | - |
auf Anfrage
|
|
| SW | B 50 | B 50 | 2 | - |
auf Anfrage
|
|
| SW | B 60 | B 60 | 2 | - |
auf Anfrage
|
|
| SW | B 60 | - | 2 | G 60 |
auf Anfrage
|
|
| SW | B 30 | - | 2 | G 30 |
auf Anfrage
|
|
| SW | B 40 | - | 2 | G 40 |
auf Anfrage
|
|
| SW | B 50 | - | 2 | G 50 |
auf Anfrage
|
