GN 192 Winkel Klemmverbinder

Artikelnummer: 10202702
Hersteller: Ganter
Herstellerartikelnummer: 192-B25-B25-40-2-SW

Artikel ist in 60 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 15,45 €
26 13,96 €
36 12,46 €
46 12,13 €
15,45 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

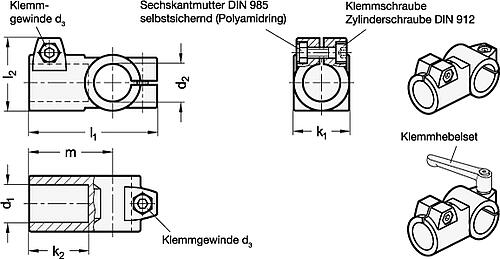

Die Klemmbohrungen der Winkel-Klemmverbinder GN 192 sind bearbeitet und ausgelegt für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.

Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch verstellbare Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).


Ausführung:
• Aluminium
--kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
--blank BL
matt gestrahlt
• Klemmbohrung mechanisch bearbeitet
• Zylinderschrauben DIN 912
Stahl verzinkt / Edelstahl 1.4301
• Sechskantmuttern DIN 985
Stahl verzinkt / Edelstahl 1.4301
• Verstellbare Klemmhebel GN 911
--Zink-Druckguss
--Einsätze / Distanzhülsen
Edelstahl, nichtrostend 1.4305


Kennziffer
1 - mit 2 Klemmschrauben
DIN 912, verzinkt
2 - mit 2 Edelstahl-
Klemmschrauben DIN 912


Auf Anfrage:
• d1 / d2 mit unterschiedlichen Bohrungen

Eigenschaften

Werkstoff : AL
Oberfläche : SW
Bohrung (d2) : B 25
Bohrung (d1_1) : B 25
Kennziffer : 2
Klemmlänge (k1) : 40


Artikelvarianten

Variante Werkstoff Oberfläche Bohrung (d2) Bohrung (d1_1) Kennziffer Klemmlänge (k1) Preis
AL SW B 25 B 25 2 40
ab 12,13 €
AL BL B 25 B 25 2 40
ab 11,95 €
AL SW B 30 B 30 2 40
ab 12,13 €
AL BL B 30 B 30 2 40
ab 11,95 €
AL SW B 30 B 30 2 56
ab 19,76 €
AL BL B 30 B 30 2 56
ab 19,58 €
AL SW B 32 B 32 2 56
ab 19,76 €
AL BL B 32 B 32 2 56
ab 18,98 €
AL SW B 35 B 35 2 56
ab 19,76 €
AL BL B 35 B 35 2 56
ab 19,58 €
AL SW B 40 B 40 2 56
ab 19,68 €
AL BL B 40 B 40 2 56
ab 19,48 €
AL BL B 60 B 60 2 80
ab 29,69 €
AL SW B 40 B 40 2 65
ab 20,92 €
AL BL B 40 B 40 2 65
ab 20,52 €
AL SW B 42 B 42 2 65
ab 20,92 €
AL BL B 42 B 42 2 65
ab 20,61 €
AL SW B 45 B 45 2 65
ab 20,29 €
AL BL B 45 B 45 2 65
ab 19,99 €
AL SW B 48 B 48 2 65
ab 20,83 €
AL BL B 48 B 48 2 65
ab 20,61 €
AL SW B 50 B 50 2 65
ab 20,83 €
AL BL B 50 B 50 2 65
ab 20,61 €
AL SW B 50 B 50 2 80
ab 30,20 €
AL BL B 50 B 50 2 80
ab 29,69 €
AL SW B 20 B 20 2 40
ab 12,13 €
AL BL B 20 B 20 2 40
ab 11,95 €
AL SW B 55 B 55 2 80
auf Anfrage
AL BL B 55 B 55 2 80
auf Anfrage
AL SW B 60 B 60 2 80
ab 29,95 €
