GN 2283 Längslibellen, zum Anschrauben
Artikelnummer: 10262005
Hersteller: Ganter
Herstellerartikelnummer: 2283-ALS-54-G-6-AV
Artikel ist in 8 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 45,75 € |
| 10 | 41,18 € |
| 13 | 36,60 € |
| 17 | 32,03 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Längslibellen GN 2283 werden zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen sowie Geräten und Instrumenten eingesetzt.

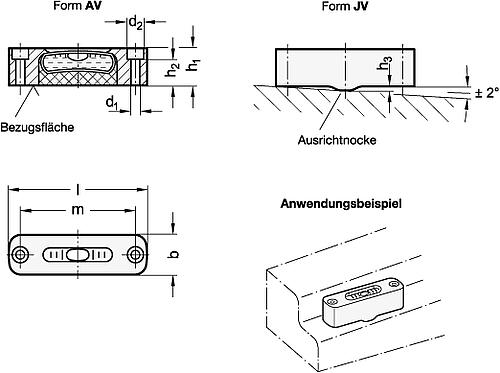

Die Libellen der Form AV sind zur Bezugsfläche so ausgerichtet, dass sich die Blase mittig zu den Markierungsstrichen befindet, wenn die Horizontallage der Auflagefläche erreicht ist.
Die Libellen der Form JV werden beim Montieren über die Befestigungsbohrungen ausgerichtet. Eine Ausrichtnocke an der Unterseite dient dabei als Kipppunkt. Durch gezieltes Anziehen lässt sich die Neigungsposition erreichen, bei der sich die Blase innerhalb der mittigen Markierungsstriche befindet.
Eigenschaften
| .d2 : | 6.3 |
| .d1 : | 3.4 |
| Form : | AV, ausgerichtet, Montage von der Vorderseite (nicht justierbar) |
| .m : | 45 |
| .h1 : | 14.5 |
| .h2 : | 11.3 |
| .h3 : | 1 |
| .b : | 15.5 |
Artikelvarianten
| Variante | .d2 | .d1 | Form | .m | .h1 | .h2 | .h3 | .b | Preis |
|---|---|---|---|---|---|---|---|---|---|
| 6.3 | 3.4 | AV, ausgerichtet, Montage von der Vorderseite (nicht justierbar) | 45 | 14.5 | 11.3 | 1 | 15.5 |
ab 32,03 €
|
|
| 6.3 | 3.4 | JV, justierbar, Montage von der Vorderseite | 45 | 14.5 | 11.3 | 1 | 15.5 |
ab 32,03 €
|
|
| 6.3 | 3.4 | AV, ausgerichtet, Montage von der Vorderseite (nicht justierbar) | 45 | 14.5 | 11.3 | 1 | 15.5 |
ab 32,03 €
|
|
| 6.3 | 3.4 | JV, justierbar, Montage von der Vorderseite | 45 | 14.5 | 11.3 | 1 | 15.5 |
ab 32,03 €
|
|
| 6.3 | 3.4 | JV, justierbar, Montage von der Vorderseite | 45 | 14.5 | 11.3 | 1 | 15.5 |
ab 23,73 €
|
|
| 6.3 | 3.4 | AV, ausgerichtet, Montage von der Vorderseite (nicht justierbar) | 45 | 14.5 | 11.3 | 1 | 15.5 |
ab 23,73 €
|
|
| 6.3 | 3.4 | AV, ausgerichtet, Montage von der Vorderseite (nicht justierbar) | 45 | 14.5 | 11.3 | 1 | 15.5 |
ab 23,73 €
|
|
| 6.3 | 3.4 | JV, justierbar, Montage von der Vorderseite | 45 | 14.5 | 11.3 | 1 | 15.5 |
ab 23,73 €
|
