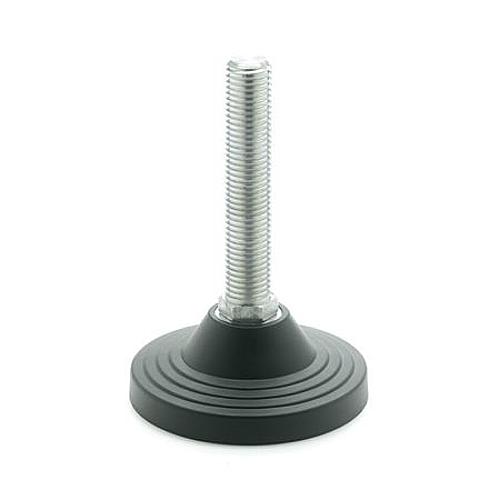

GN 246 Stellfüße
Artikelnummer: 10194802
Hersteller: Ganter
Herstellerartikelnummer: 246-125-M24-95-AG
Artikel ist in 20 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 31,06 € |
| 14 | 27,95 € |
| 19 | 24,85 € |
| 25 | 22,89 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Stellfüße GN 246 zeichnen sich durch eine hohe statische Belastbarkeit aus. Die kostengünstige Verbindung Schraube / Fuß lässt allerdings nur eine Auslenkung von ± 2° zu.
Die in der Tabelle angegebenen Werte der statischen Belastbarkeit sind Richtwerte, bei deren Überschreitung es zur bleibenden Verformung bzw. zum Bruch des Kunststofftellers kommen kann.
Die Werte wurden durch eine Versuchsreihe ermittelt, bei der eine zum Teller senkrecht wirkende Kraft aufgebracht wird.
Ausführung:
• Fuß
Kunststoff Thermoplast (Polyamid PA)
--glasfaserverstärkt
--schwarz, matt
--temperaturbeständig bis 100 °C
• Schraube
Stahl
--Festigkeitsklasse 5.8
--verzinkt, blau passiviert
• Sechskantmutter DIN 934
Stahl verzinkt, blau passiviert
• Gummiauflage (NBR)
--90 Shore, schwarz
--verstärkt durch verzinkte Stahlscheibe

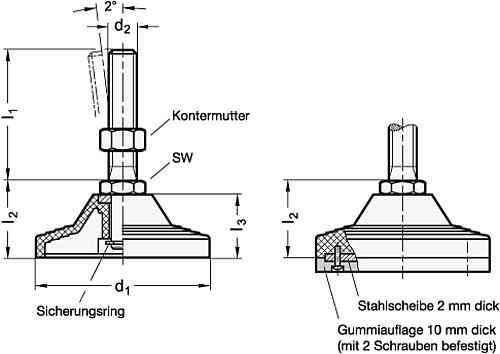

Form:
A - ohne Mutter,
ohne Gummiauflage
B - mit Mutter,
ohne Gummiauflage
AG - ohne Mutter,
mit Gummiauflage
BG - mit Mutter,
mit Gummiauflage
Eigenschaften
| Form : | AG |
| Gewinde (d2) : | M 24 |
| Werkstoff : | PA |
| Gewindelänge (l1) : | 95 |
| Fußdurchmesser (d1) : | 125 |
Artikelvarianten
| Variante | Form | Gewinde (d2) | Werkstoff | Gewindelänge (l1) | Fußdurchmesser (d1) | Preis |
|---|---|---|---|---|---|---|
| B | M 20 | PA | 95 | 125 |
ab 13,40 €
|
|
| AG | M 20 | PA | 95 | 125 |
ab 22,15 €
|
|
| BG | M 20 | PA | 95 | 125 |
ab 22,49 €
|
|
| A | M 20 | PA | 155 | 125 |
ab 13,90 €
|
|
| B | M 20 | PA | 155 | 125 |
ab 14,24 €
|
|
| AG | M 20 | PA | 155 | 125 |
ab 23,05 €
|
|
| BG | M 20 | PA | 155 | 125 |
ab 23,39 €
|
|
| A | M 24 | PA | 95 | 125 |
ab 13,89 €
|
|
| A | M 20 | PA | 95 | 125 |
ab 13,06 €
|
|
| B | M 24 | PA | 95 | 125 |
ab 14,58 €
|
|
| BG | M 30 | PA | 155 | 125 |
ab 34,99 €
|
|
| AG | M 24 | PA | 95 | 125 |
ab 22,89 €
|
|
| BG | M 24 | PA | 95 | 125 |
ab 23,58 €
|
|
| A | M 24 | PA | 155 | 125 |
ab 14,43 €
|
|
| B | M 24 | PA | 155 | 125 |
ab 15,12 €
|
|
| AG | M 24 | PA | 155 | 125 |
ab 23,48 €
|
|
| BG | M 24 | PA | 155 | 125 |
ab 24,18 €
|
|
| A | M 30 | PA | 155 | 125 |
ab 23,87 €
|
|
| B | M 30 | PA | 155 | 125 |
ab 25,72 €
|
|
| AG | M 30 | PA | 155 | 125 |
ab 33,14 €
|
