GN 295 Montage Sets für Stellungsanzeiger
Artikelnummer: 10201559
Hersteller: Ganter
Herstellerartikelnummer: 295-18-6-1
Artikel ist in 9 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 23,88 € |
| 16 | 21,49 € |
| 22 | 19,10 € |
| 29 | 16,72 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Mit dem Montage-Set GN 295 können die Lineareinheiten mit einem digitalen Stellungsanzeiger ausgestattet werden.

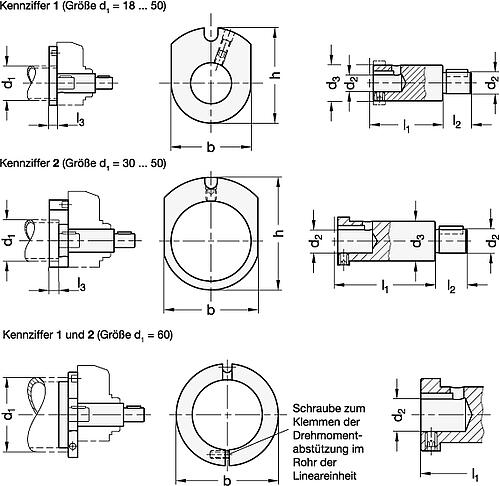

Ein Montage-Set besteht aus der Adapterwelle und der Drehmomentabstützung.
Ein nachträglicher Anbau ist möglich. Das Handrad wird abgenommen, das Set montiert und das Handrad wieder aufgesteckt. Bei Lineareinheiten Ø 60 ist vor der Montage der Kunststoffdeckel an der Anbauseite zu entfernen.
In der Regel wird ein Zählwerk verwendet, das auf die Steigung der Trapetzgewindespindel abgestimmt ist. Das heißt, die Anzeige nach einer Spindelumdrehung entspricht der Steigung der Spindel.
Ausführung:
• Adapterwelle
Stahl
brüniert
• Drehmomentabstützung
Aluminium
schwarz eloxiert
Zubehör:
• Stellungsanzeiger und Handräder sind
getrennt zu bestellen.
Auf Anfrage:
• Lineareinheiten mit analogem
Stellungsanzeiger GN 000.8
Eigenschaften
| Kennziffer : | 1 |
| Anschlußdurchmesser Lineareinheit (d2) : | 6 |
| Durchmesser Lineareinheit (d1) : | 18 |
Artikelvarianten
| Variante | Kennziffer | Anschlußdurchmesser Lineareinheit (d2) | Durchmesser Lineareinheit (d1) | Preis |
|---|---|---|---|---|
| 1 | 6 | 18 |
ab 16,72 €
|
|
| 1 | 8 | 30 |
ab 16,33 €
|
|
| 1 | 12 | 40 |
ab 18,27 €
|
|
| 1 | 12 | 50 |
ab 18,35 €
|
|
| 1 | 14 | 60 |
ab 25,84 €
|
|
| - | - | - |
ab 16,98 €
|
|
| - | - | - |
ab 19,32 €
|
|
| - | - | - |
ab 25,85 €
|
|
| - | - | - |
ab 20,57 €
|
