GN 343.1 Gelenkfüße, Innengewinde
Artikelnummer: 10196396
Hersteller: Ganter
Herstellerartikelnummer: 343.1-25-M8-KS
Artikel ist in 50 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 5,03 € |
| 75 | 4,53 € |
| 105 | 4,02 € |
| 134 | 3,52 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Die statische Belastbarkiet der Gelenkfüße GN 343.1 ist begrenzt durch eine zulässige Belastbarkeit der Gelenkkugel / Schraube (Festigkeitsklasse 5.8). Dabei gehen die in der Tabelle angegebenen Werte (nur für Form OS/KS) von einer reinen Druckbelastung senkrecht zum Gelenkfuß aus. Die in der Praxis häufig auftretenden zusätzlichen Biege- und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit der Schraube und müssen entsprechend berücksichtigt werden.
Gelenkfüße GN 343.1 sind nicht demontierbar.
Eigenschaften

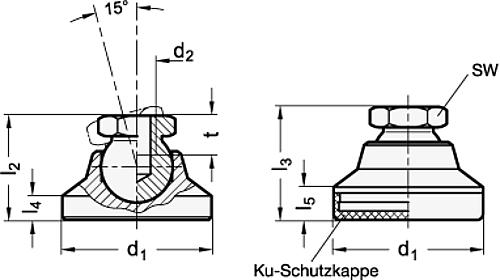

| Form : | KS |
| Gewinde (d2) : | M 8 |
| Werkstoff : | ST |
| Fußdurchmesser (d1) : | 25 |
Artikelvarianten
| Variante | Form | Gewinde (d2) | Werkstoff | Fußdurchmesser (d1) | Preis |
|---|---|---|---|---|---|
| KS | M 8 | ST | 25 |
ab 3,52 €
|
|
| KR | M 8 | ST | 25 |
ab 3,48 €
|
|
| OS | M 8 | ST | 32 |
ab 3,33 €
|
|
| KS | M 8 | ST | 32 |
ab 4,10 €
|
|
| KR | M 8 | ST | 32 |
ab 4,03 €
|
|
| OS | M 10 | ST | 32 |
ab 3,21 €
|
|
| KS | M 10 | ST | 32 |
ab 4,17 €
|
|
| KR | M 10 | ST | 32 |
ab 4,15 €
|
|
| OS | M 10 | ST | 40 |
ab 4,09 €
|
|
| KS | M 10 | ST | 40 |
ab 4,98 €
|
|
| KR | M 10 | ST | 40 |
ab 4,97 €
|
|
| OS | M 12 | ST | 40 |
ab 4,15 €
|
|
| KS | M 12 | ST | 40 |
ab 5,47 €
|
|
| KR | M 12 | ST | 40 |
ab 5,47 €
|
|
| OS | M 10 | ST | 50 |
ab 4,93 €
|
|
| KS | M 10 | ST | 50 |
ab 5,84 €
|
|
| KR | M 10 | ST | 50 |
ab 5,77 €
|
|
| OS | M 12 | ST | 50 |
ab 4,91 €
|
|
| KS | M 12 | ST | 50 |
ab 5,84 €
|
|
| KR | M 12 | ST | 50 |
ab 5,81 €
|
|
| OS | M 12 | ST | 60 |
ab 8,32 €
|
|
| KS | M 12 | ST | 60 |
ab 9,06 €
|
|
| KR | M 12 | ST | 60 |
ab 9,02 €
|
|
| OS | M 8 | ST | 25 |
ab 2,58 €
|
|
| OS | M 16 | ST | 60 |
ab 8,55 €
|
|
| KRE | M 6 | ST | 25 |
ab 3,90 €
|
|
| KS | M 16 | ST | 60 |
ab 9,51 €
|
|
| KR | M 16 | ST | 60 |
ab 9,46 €
|
|
| OS | M 6 | ST | 25 |
ab 2,58 €
|
|
| KS | M 6 | ST | 25 |
ab 3,52 €
|
|
| KR | M 6 | ST | 25 |
ab 3,48 €
|
|
| KSE | M 8 | ST | 25 |
ab 4,14 €
|
|
| KRE | M 8 | ST | 25 |
ab 3,90 €
|
|
| KSE | M 8 | ST | 32 |
ab 4,94 €
|
|
| KRE | M 8 | ST | 32 |
ab 4,68 €
|
|
| KSE | M 10 | ST | 32 |
ab 5,01 €
|
|
| KRE | M 10 | ST | 32 |
ab 4,77 €
|
|
| KSE | M 10 | ST | 40 |
ab 5,89 €
|
|
| KRE | M 10 | ST | 40 |
ab 5,63 €
|
|
| KSE | M 12 | ST | 40 |
ab 6,41 €
|
|
| KRE | M 12 | ST | 40 |
ab 6,13 €
|
|
| KSE | M 10 | ST | 50 |
ab 6,84 €
|
|
| KRE | M 10 | ST | 50 |
ab 6,53 €
|
|
| KSE | M 12 | ST | 50 |
ab 6,85 €
|
|
| KRE | M 12 | ST | 50 |
ab 6,56 €
|
|
| KSE | M 12 | ST | 60 |
ab 10,02 €
|
|
| KRE | M 12 | ST | 60 |
ab 9,65 €
|
|
| KSE | M 16 | ST | 60 |
ab 10,44 €
|
|
| KRE | M 16 | ST | 60 |
ab 10,04 €
|
|
| KSE | M 6 | ST | 25 |
ab 4,14 €
|
