GN 350.5 Ausgleich Elemente

Artikelnummer: 10187971
Hersteller: Ganter
Herstellerartikelnummer: 350.5-25-5,5-27-NI

Artikel ist in 68 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

auf Anfrage

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

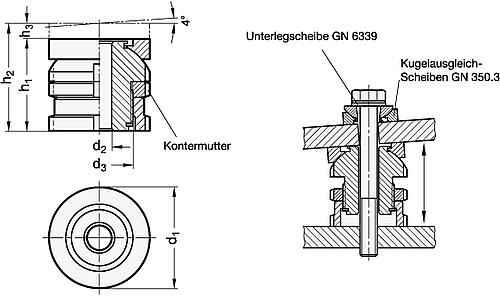

Ausgleich-Elemente GN 350.5 werden zum Nivellieren, Justieren und Verbinden eingesetzt. Die Kugelscheibe ermöglicht eine exakte Montage bei nicht parallelen Auflageflächen bis zu einem Neigungswinkel von ˜ 4°.

Die Elemente bestehen aus einem Schrauben-Oberteil und einem Muttern-Unterteil. Über ein Feingewinde ist eine stufenlose und präzise Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810 möglich. Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe.

Eigenschaften

Werkstoff : NI
Bohrungsdurchmesser (d2) : 5.5
Außendurchmesser (d1) : 25
Höhe (h1) : 27


Artikelvarianten

Variante Werkstoff Bohrungsdurchmesser (d2) Außendurchmesser (d1) Höhe (h1) Preis
NI 5.5 25 27
auf Anfrage
ST 5.5 25 40
auf Anfrage
NI 5.5 25 40
auf Anfrage
ST 6.6 25 27
ab 33,53 €
NI 6.6 25 27
ab 45,32 €
ST 6.6 25 40
ab 37,98 €
NI 6.6 25 40
ab 47,88 €
ST 6.6 32 32
ab 36,90 €
NI 6.6 32 32
ab 52,14 €
ST 6.6 32 49
ab 43,22 €
NI 6.6 32 49
ab 53,07 €
ST 9 32 32
ab 36,90 €
NI 9 32 32
ab 52,14 €
ST 9 32 49
ab 43,22 €
NI 9 32 49
ab 53,07 €
ST 11 32 32
ab 36,90 €
NI 11 32 32
ab 52,14 €
ST 11 32 49
ab 43,22 €
NI 11 32 49
ab 51,65 €
ST 11 45 41
ab 49,17 €
NI 11 45 41
ab 66,04 €
ST 11 45 61
ab 56,57 €
NI 11 45 61
ab 69,38 €
ST 13.5 45 41
ab 48,67 €
NI 13.5 45 41
ab 66,04 €
ST 13.5 45 61
ab 56,30 €
NI 13.5 45 61
ab 69,38 €
ST 17.5 45 41
ab 43,04 €
NI 17.5 45 41
ab 66,04 €
ST 17.5 45 61
ab 56,03 €
NI 17.5 45 61
ab 69,38 €
ST 17.5 58 53
ab 67,88 €
ST 5.5 25 27
auf Anfrage
NI 17.5 58 53
ab 90,12 €
NI 39 80 105
ab 203,80 €
ST 17.5 58 79
ab 75,89 €
NI 17.5 58 79
ab 91,79 €
ST 22 58 53
ab 67,20 €
NI 22 58 53
ab 90,12 €
ST 22 58 79
ab 75,53 €
NI 22 58 79
ab 91,79 €
ST 26 58 53
ab 66,88 €
NI 26 58 53
ab 90,12 €
ST 26 58 79
ab 74,77 €
NI 26 58 79
ab 91,79 €
ST 22 70 61
ab 90,72 €
NI 22 70 61
ab 137,39 €
ST 22 70 94
ab 98,24 €
NI 22 70 94
ab 143,85 €
ST 26 70 61
ab 90,72 €
NI 26 70 61
ab 137,39 €
ST 26 70 94
ab 97,78 €
NI 26 70 94
ab 143,85 €
ST 33 70 61
ab 90,26 €
NI 33 70 61
ab 137,39 €
ST 33 70 94
ab 97,32 €
NI 33 70 94
ab 143,85 €
ST 26 80 67
ab 109,14 €
NI 26 80 67
ab 167,10 €
ST 26 80 105
ab 133,94 €
NI 26 80 105
ab 204,80 €
ST 33 80 67
ab 107,59 €
NI 33 80 67
ab 167,10 €
ST 33 80 105
ab 132,61 €
NI 33 80 105
ab 204,80 €
ST 39 80 67
ab 107,02 €
NI 39 80 67
ab 167,10 €
ST 39 80 105
ab 131,96 €
