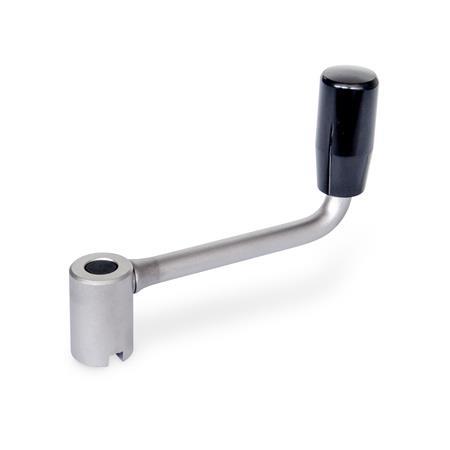

GN 369.5 Edelstahl Gerätekurbeln

Artikelnummer: 10263480
Hersteller: Ganter
Herstellerartikelnummer: 369.5-63-B10-N

Artikel ist in 8 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 13,77 €
29 12,44 €
40 11,10 €
51 9,77 €
13,77 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Edelstahl-Gerätekurbeln GN 369.5 zeichnen sich durch ihren kompakten Aufbau aus und werden für leichte Antriebs- und Verstellaufgaben eingesetzt. Durch die verwendeten Werkstoffe können die Kurbeln auch in aggressiveren Umgebungen eingesetzt werden.

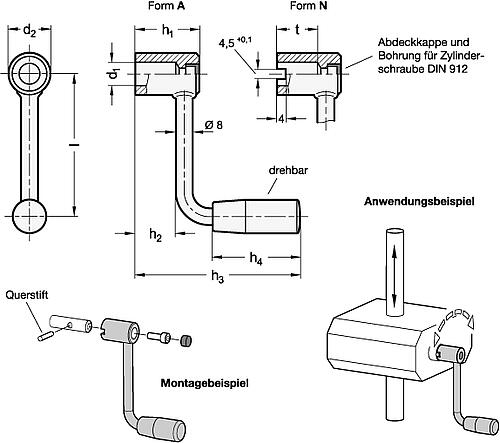

Die Quernut der Form N überträgt auf einfache Weise über einen wellenseitig montierten Querstift die Drehbewegung auf die Welle. Dabei kann die Kurbel abziehbar aufgesteckt sein oder durch eine Zylinderschraube DIN 912 axial dauerhaft befestigt werden. Die Form A kann mit Querbohrungen GN 110 bestellt werden.

Durch einfache Fertigungsverfahren dieser Kurbeln sind Sonderausführungen verhältnismäßig leicht und kostengünstig zu realisieren.

Eigenschaften

.d2 : 18
.d1 : B 10
Form : N, mit Quernut
.t : 18
.h1 : 28
.h2 : 18
.h3 : 74
.h4 : 40


Artikelvarianten

Variante .d2 .d1 Form .t .h1 .h2 .h3 .h4 Preis
18 B 10 N, mit Quernut 18 28 18 74 40
ab 9,77 €
18 B 10 A, ohne Quernut 18 28 18 74 40
ab 9,41 €
18 B 10 A, ohne Quernut 18 28 18 74 40
ab 9,51 €
18 B 10 N, mit Quernut 18 28 18 74 40
ab 9,66 €
20 B 12 N, mit Quernut 20 30 20 88 50
ab 10,61 €
20 B 12 A, ohne Quernut 20 30 20 88 50
ab 10,19 €
20 B 12 N, mit Quernut 20 30 20 88 50
ab 10,50 €
20 B 12 A, ohne Quernut 20 30 20 88 50
ab 10,35 €
