GN 514 Verriegelungsbolzen
Artikelnummer: 10185874
Hersteller: Ganter
Herstellerartikelnummer: 514-6-A
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 10,53 € |
| 40 | 9,48 € |
| 56 | 8,42 € |
| 72 | 7,37 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

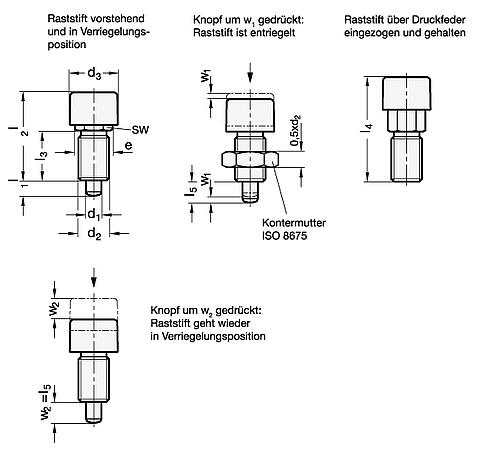

Bei Verriegelungsbolzen GN 514 ist eine sogenannte Herzkurvenmechanik integriert.
Diese bewirkt, dass der Raststift allein durch Drücken des Betätigungsknopfes in der vorderen Endstellung verriegelt wird. Bei erneutem Drücken und Loslassen wird der Raststift wieder entriegelt und selbstständig eingezogen. (PUSH-PUSH-Verriegelungsmechanik).
Es ist zu beachten, dass der Raststift keine axialen Kräfte aufnehmen kann und das Einziehen praktisch nur über Federkraft erfolgt. Hierfür muss der Raststift leicht zu bewegen sein.
Eigenschaften
| Form : | A |
| Bolzendurchmesser (d1) : | 6 |
| Aufnahmegewinde (d2) : | M 12 x 1,5 |
Artikelvarianten
| Variante | Form | Bolzendurchmesser (d1) | Aufnahmegewinde (d2) | Preis |
|---|---|---|---|---|
| A | 6 | M 12 x 1,5 |
ab 7,37 €
|
|
| AK | 6 | M 12 x 1,5 |
ab 7,52 €
|
|
| A | 8 | M 16 x 1,5 |
ab 11,71 €
|
|
| AK | 8 | M 16 x 1,5 |
ab 11,96 €
|
