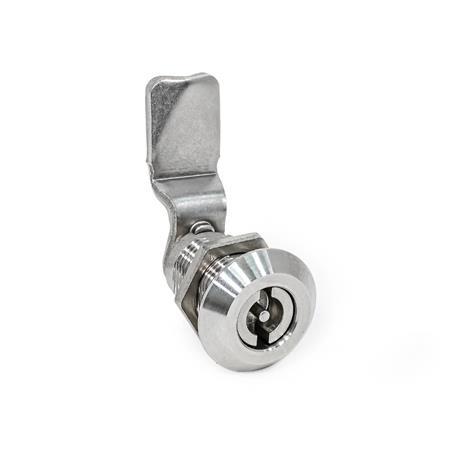

GN 515-NI Verriegelungen, Edelstahl, mit verlängertem Gehäuse, Betätigung mit Steckschlüssel

Artikelnummer: 10326117
Hersteller: Ganter
Herstellerartikelnummer: 515-NI-DK-30-52-BL

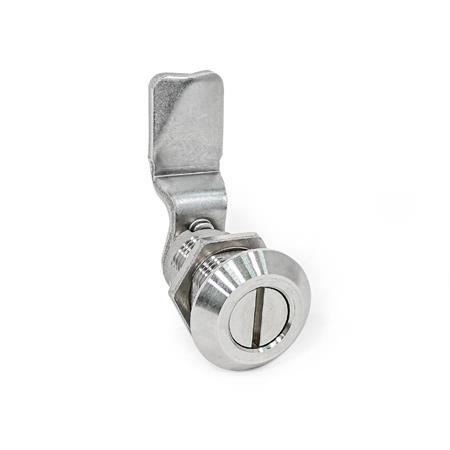

Artikel ist in 140 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

Verriegelungen GN 515 sind bis auf die verlängerten Gehäuse identisch zu Standard-Verriegelungen GN 115. Sie verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt. Die Anlaufschrägen am Riegel erleichtern diesen Vorgang.
Aufgrund der verwendeten Edelstahl-Werkstoffe sind die Verriegelungen für den Einsatz in korrosiven Umgebungsbedingungen optimal geeignet.
Durch verschieden gekröpfte Riegel lässt sich je nach Gehäusehöhe h1 ein Bereich A von 18 bis 82 mm abdecken, während die verlängerten Gehäuse Türstärken s bis max. 40 mm ermöglichen.
Die Verriegelungen GN 515 werden mit lose beigelegtem Riegel geliefert.
Ausführung
Verschlussgehäuse
EdelstahlNI
• 1.4401 bei h1 = 30
• 1.4305 bei h1 = 50
• blankBL
________________________________________
Riegel
Edelstahl 1.4301
________________________________________
Sonstige Teile
Edelstahl 1.4305
________________________________________
Schutzart IP65
________________________________________
RoHS
Zubehör
Innengriffe GN 120.3
Steckschlüssel GN 119.2
Schutzkappen GN 120
Öffnungsgriffe GN 120.1
Auflauframpen GN 120.2
Blechlocher GN 123
