GN 516.1 Dreh Spannriegel
Artikelnummer: 10196129
Hersteller: Ganter
Herstellerartikelnummer: 516.1-VK7-A1
Artikel ist in 32 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 11,33 € |
| 34 | 10,20 € |
| 47 | 9,06 € |
| 60 | 7,93 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

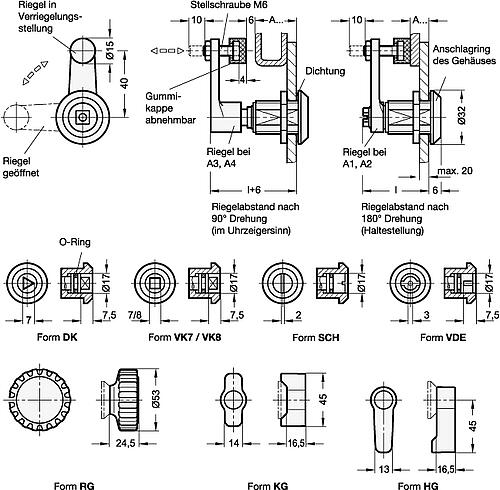

Die Dreh-Spannriegel GN 516.1 haben eine Schließmechanik, welche die Drehbewegung des Bedienelementes (Schlüssels) in eine 90°-Drehung und anschließend in einen linearen Hub des Riegels von 6 mm umsetzt.
Diese Mechanik dient dazu, in der Verbindung mit einer elastischen Gummikappe, in der Endstellung (Haltestellung) eine rüttelsichere Verriegelung zu erzielen.
Mittels der Stellschraube M6 des Riegels lässt sich innerhalb der einzelnen Riegelabstände A1 ... A4 eine Verstellung von 10 mm erzielen. Damit wird ein Klemmbereich von 1 bis 41 mm lückenlos abgedeckt.
Eigenschaften
| Form : | VK7 |
| Klemmbereich A (KB) : | A 1 |
Artikelvarianten
| Variante | Form | Klemmbereich A (KB) | Preis |
|---|---|---|---|
| VK7 | A 1 |
ab 7,93 €
|
|
| VK8 | A 1 |
ab 7,93 €
|
|
| VDE | A 1 |
ab 7,93 €
|
|
| RG | A 1 |
ab 10,25 €
|
|
| KG | A 1 |
ab 9,60 €
|
|
| HG | A 1 |
ab 9,62 €
|
|
| DK | A 2 |
ab 7,93 €
|
|
| VK7 | A 2 |
ab 7,93 €
|
|
| VK8 | A 2 |
ab 7,93 €
|
|
| VDE | A 2 |
ab 7,93 €
|
|
| RG | A 2 |
ab 10,25 €
|
|
| KG | A 2 |
ab 9,60 €
|
|
| HG | A 2 |
ab 9,62 €
|
|
| DK | A 3 |
ab 7,99 €
|
|
| DK | A 1 |
ab 7,93 €
|
|
| VK7 | A 3 |
ab 7,99 €
|
|
| SCH | A 4 |
ab 7,99 €
|
|
| VK8 | A 3 |
ab 7,99 €
|
|
| VDE | A 3 |
ab 7,99 €
|
|
| RG | A 3 |
ab 10,35 €
|
|
| KG | A 3 |
ab 9,67 €
|
|
| HG | A 3 |
ab 9,70 €
|
|
| DK | A 4 |
ab 7,99 €
|
|
| VK7 | A 4 |
ab 7,99 €
|
|
| VK8 | A 4 |
ab 7,99 €
|
|
| VDE | A 4 |
ab 7,99 €
|
|
| RG | A 4 |
ab 10,35 €
|
|
| KG | A 4 |
ab 9,67 €
|
|
| HG | A 4 |
ab 9,70 €
|
|
| SCH | A 1 |
ab 7,89 €
|
|
| SCH | A 2 |
ab 7,89 €
|
|
| SCH | A 3 |
ab 7,99 €
|
