GN 5343 Drehknöpfe mit Stellungsanzeiger, digital analoge
Artikelnummer: 10184620
Hersteller: Ganter
Herstellerartikelnummer: 5343-70-B10-0000.2-L
Artikel ist in 16 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 123,06 € |
| 4 | 110,75 € |
| 5 | 98,45 € |
| 6 | 86,14 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Bei Drehknöpfen mit Stellungsanzeiger GN 5343 ist das Messwerk direkt in den Drehknopf eingebaut, d.h. Drehknopf und Stellungsanzeiger bilden eine Einheit. Dadurch sind sie sehr preisgünstig. Außerdem bestechen sie durch ein ansprechendes Design.
Im übrigen sind Drehknopf, Zeigerwelle und Sichtscheibe aus einem Stück gefertigt bzw. durch Ultraschall verschweißt. Damit sind sie absolut dicht, spritzwassergeschützt und korrosionsfest (Schutzart IP 67).
Das Pendelsystem ist kugelgelagert für eine präzise Anzeige und Verwendung auch bei bis 60° geneigten Spindeln.
Eine Umdrehung des roten Zeigers entspricht einer Spindelumdrehung. Dadurch wird ein sehr genaues und in Verbindung mit der Digitalanzeige des Zählwerkes auch sehr einfaches Ablesen der Position ermöglicht.
Montagefolge
1. Spindel in Ausgangsstellung (0-Stellung) drehen.
2. Unmontierten Drehknopf in 0-Stellung bringen.
3. Drehknopf auf Spindel montieren und mit Druckschraube befestigen.

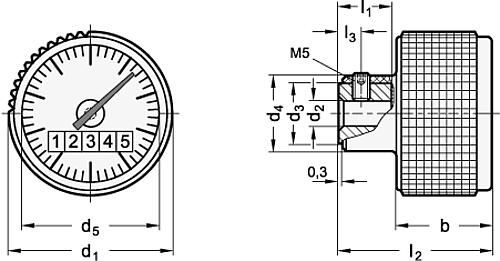

Eigenschaften
| Form : | L |
| Werkstoff : | PA |
| Bohrung (d2) : | B 10 |
| Außendurchmesser (d1) : | 70 |
| Zählwerk : | 2 |
Artikelvarianten
| Variante | Form | Werkstoff | Bohrung (d2) | Außendurchmesser (d1) | Zählwerk | Preis |
|---|---|---|---|---|---|---|
| L | PA | B 10 | 70 | 2 |
ab 86,14 €
|
|
| R | PA | B 10 | 70 | 5 |
ab 86,14 €
|
|
| L | PA | B 10 | 70 | 5 |
ab 86,14 €
|
|
| R | PA | B 10 | 70 | 10 |
ab 86,14 €
|
|
| L | PA | B 10 | 70 | 10 |
ab 86,14 €
|
|
| R | PA | B 10 | 70 | 2 |
ab 86,14 €
|
|
| R | PA | B 10 | 70 | 20 |
ab 86,14 €
|
|
| L | PA | B 10 | 70 | 50 |
ab 86,14 €
|
|
| L | PA | B 10 | 70 | 20 |
ab 86,14 €
|
|
| R | PA | B 10 | 70 | 25 |
ab 86,14 €
|
|
| L | PA | B 10 | 70 | 25 |
ab 86,14 €
|
|
| R | PA | B 10 | 70 | 40 |
ab 86,14 €
|
|
| L | PA | B 10 | 70 | 40 |
ab 86,14 €
|
|
| R | PA | B 10 | 70 | 50 |
ab 86,14 €
|
|
| L, Ziffern steigend bei Linksdrehung | - | - | - | - |
ab 86,14 €
|
|
| R, Ziffern steigend bei Rechtsdrehung | - | - | - | - |
ab 86,14 €
|
