GN 614 Federnde Druckstücke
Artikelnummer: 10186716
Hersteller: Ganter
Herstellerartikelnummer: 614-4-MS
Artikel ist in 25 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 1,57 € |
| 239 | 1,41 € |
| 334 | 1,26 € |
| 430 | 1,10 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
LE70001 Federnde Druckstücke GN 614 werden zur Arretierung, sowie als An- und Abdrückstifte verwendet.
Für die Aufnahmebohrung von d1 wird eine Toleranz von H7 empfohlen.

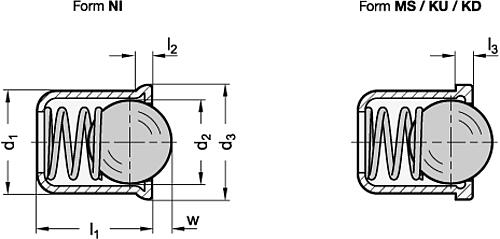

Die unterschiedlichen Ausführungen und Längen des Ansatzes d3, nämlich l2 und l3, ergeben sich aus den verschiedenen Fertigungsverfahren.
Ausführung:
• Hülse und Kugel Edelstahl NI
-nichtrostend, 1.4303 / 1.3541
-Hülse aus Blech gezogen
-Kugel gehärtet
• Hülse Messing MS
-gedreht
-Kugel Edelstahl
nichtrostend, 1.3541, gehärtet

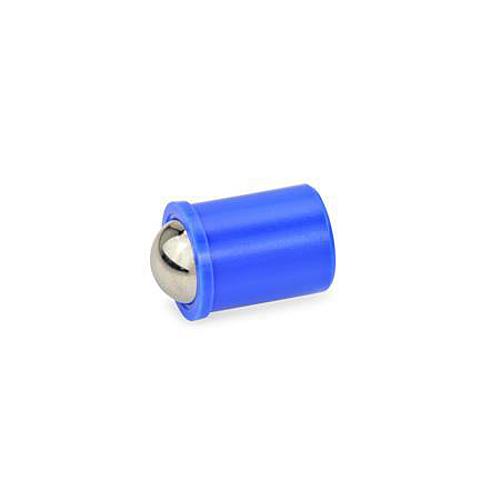

• Hülse Kunststoff (Polyacetal POM) KU
-temperaturbeständig bis 50 °C
-Kugel Edelstahl
nichtrostend, 1.3541, gehärtet
• Hülse und Kugel Kunststoff
(Polyacetal POM) KD
temperaturbeständig bis 50 °C
• Druckfedern
Edelstahl, nichtrostend 1.4568
Eigenschaften
| Werkstoff : | MS |
| Außendurchmesser (d1) : | 4 |
Artikelvarianten
| Variante | Werkstoff | Außendurchmesser (d1) | Preis |
|---|---|---|---|
| MS | 4 |
ab 1,10 €
|
|
| KU | 4 |
ab 0,35 €
|
|
| KD | 4 |
ab 0,50 €
|
|
| NI | 5 |
ab 0,54 €
|
|
| MS | 5 |
ab 1,13 €
|
|
| KU | 5 |
ab 0,39 €
|
|
| KD | 5 |
ab 0,53 €
|
|
| NI | 6 |
ab 0,54 €
|
|
| MS | 6 |
ab 1,20 €
|
|
| KU | 6 |
ab 0,40 €
|
|
| KD | 6 |
ab 0,48 €
|
|
| NI | 4 |
ab 0,51 €
|
|
| NI | 8 |
ab 0,71 €
|
|
| MS | 3 |
ab 1,83 €
|
|
| MS | 8 |
ab 1,38 €
|
|
| KU | 8 |
ab 0,45 €
|
|
| KD | 8 |
ab 0,62 €
|
|
| NI | 10 |
ab 0,99 €
|
|
| KU | 10 |
ab 0,88 €
|
|
| KD | 10 |
ab 1,02 €
|
|
| NI | 12 |
ab 1,26 €
|
|
| KU | 12 |
ab 1,13 €
|
|
| KD | 12 |
ab 1,38 €
|
|
| NI | 3 |
ab 0,62 €
|
|
| KU | 3 |
ab 0,45 €
|
