GN 6337.3 Verstellbare Kugelgriffe, Außengewinde

Artikelnummer: 10181725
Hersteller: Ganter
Herstellerartikelnummer: 6337.3-20-M8-63-N

Artikel ist in 36 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 11,79 €
32 10,61 €
45 9,43 €
58 8,25 €
11,79 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Verstellbare Kugelgriffe GN 6337.3 zeichnen sich durch ihre kleinen Baumaße aus.

Wie alle verstellbaren Hebel sind sie dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. In der Kugelbohrung befindet sich der Gewindeeinsatz, der durch eine Kerbverzahnung mit dem Griff lösbar verbunden ist.

Durch Niederdrücken des Griffes wird die Kerbverzahnung frei, und der Griff kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.

Ist ein Schwenken des Griffes um 360° nicht möglich, kann der Einsatz (nach dem Ausrasten) mit Hilfe der geschlitzten Rändelschraube eingeschraubt werden.


Eigenschaften

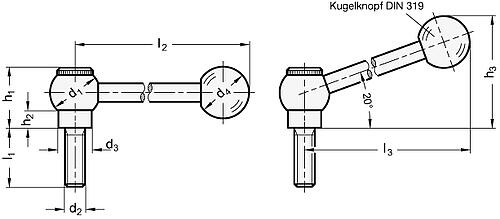

Form : N
Durchmesser (d1) : 20
Verstellbar : Ja
Griffkoerpermaterial (Werkstoff) : ST
Anschlussgewinde (d2) : M 8
Edelstahl Einsatz (NirostaEinsatz) : Nein
Gewindelänge (l1) : 63


Artikelvarianten

Variante Form Durchmesser (d1) Verstellbar Griffkoerpermaterial (Werkstoff) Anschlussgewinde (d2) Edelstahl Einsatz (NirostaEinsatz) Gewindelänge (l1) Preis
N 20 Ja ST M 8 Nein 63
ab 8,25 €
M 25 Ja ST M 10 Nein 20
ab 10,28 €
N 25 Ja ST M 10 Nein 20
ab 10,28 €
M 25 Ja ST M 10 Nein 25
ab 10,29 €
N 25 Ja ST M 10 Nein 25
ab 10,29 €
M 25 Ja ST M 10 Nein 32
ab 10,30 €
M 20 Ja ST M 8 Nein 20
ab 7,87 €
N 25 Ja ST M 10 Nein 32
ab 10,30 €
N 28 Ja ST M 12 Nein 80
ab 15,76 €
M 25 Ja ST M 10 Nein 40
ab 10,68 €
N 25 Ja ST M 10 Nein 40
ab 10,68 €
M 25 Ja ST M 10 Nein 50
ab 10,75 €
N 25 Ja ST M 10 Nein 50
ab 10,75 €
M 25 Ja ST M 10 Nein 63
ab 10,73 €
N 25 Ja ST M 10 Nein 63
ab 10,73 €
M 28 Ja ST M 12 Nein 25
ab 13,74 €
N 28 Ja ST M 12 Nein 25
ab 13,74 €
M 28 Ja ST M 12 Nein 32
ab 13,83 €
N 28 Ja ST M 12 Nein 32
ab 13,83 €
M 28 Ja ST M 12 Nein 40
ab 13,92 €
N 28 Ja ST M 12 Nein 40
ab 13,92 €
M 28 Ja ST M 12 Nein 50
ab 14,11 €
N 28 Ja ST M 12 Nein 50
ab 14,11 €
M 28 Ja ST M 12 Nein 63
ab 14,22 €
N 28 Ja ST M 12 Nein 63
ab 14,22 €
M 28 Ja ST M 12 Nein 80
ab 15,76 €
N 20 Ja ST M 8 Nein 20
ab 7,87 €
M 20 Ja ST M 8 Nein 25
ab 7,94 €
N 20 Ja ST M 8 Nein 25
ab 7,94 €
M 20 Ja ST M 8 Nein 32
ab 7,98 €
N 20 Ja ST M 8 Nein 32
ab 7,98 €
M 20 Ja ST M 8 Nein 40
ab 8,20 €
N 20 Ja ST M 8 Nein 40
ab 8,20 €
M 20 Ja ST M 8 Nein 50
ab 8,24 €
N 20 Ja ST M 8 Nein 50
ab 8,24 €
M 20 Ja ST M 8 Nein 63
ab 8,25 €
