GN 712 Kurven Rastriegel
Artikelnummer: 10187254
Hersteller: Ganter
Herstellerartikelnummer: 712-6-M16X1,5-S
Artikel ist in 18 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 18,20 € |
| 24 | 16,38 € |
| 33 | 14,56 € |
| 42 | 12,74 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

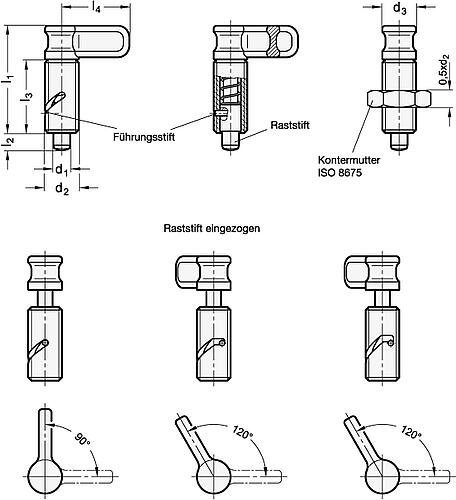

Kurven-Rastriegel GN 712 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Durch Drehen des Riegels um 90° bzw. 120° entgegen dem Uhrzeigersinn wird der Raststift über eine Führungskurve eingezogen.
Je nach Ausführung der Kurve geht der Raststift durch die Druckfeder wieder in die Ausgangstellung zurück (Form A), wird in eingezogener Stellung gehalten (Form R) oder zusätzlich gegen unbeabsichtigtes Zurückstellen gesichert (Form S).
Bei dieser Sicherheitsvariante muss zum Bewegen des Raststiftes der Riegel zunächst axial aus der Rastkerbe gezogen werden.
Eigenschaften
| Form : | S |
| Werkstoff : | ST |
| Bolzendurchmesser (d1) : | 6 |
| Aufnahmegewinde (d2) : | M 16 x 1,5 |
Artikelvarianten
| Variante | Form | Bolzendurchmesser (d1) | Aufnahmegewinde (d2) | Preis |
|---|---|---|---|---|
| S | 6 | M 16 x 1,5 |
ab 12,74 €
|
|
| SK | 6 | M 16 x 1,5 |
ab 12,99 €
|
|
| A | 8 | M 16 x 1,5 |
ab 12,22 €
|
|
| AK | 8 | M 16 x 1,5 |
ab 12,47 €
|
|
| A | 6 | M 16 x 1,5 |
ab 12,63 €
|
|
| R | 8 | M 16 x 1,5 |
ab 12,32 €
|
|
| SK | 10 | M 16 x 1,5 |
ab 11,77 €
|
|
| RK | 8 | M 16 x 1,5 |
ab 12,57 €
|
|
| S | 8 | M 16 x 1,5 |
ab 12,32 €
|
|
| SK | 8 | M 16 x 1,5 |
ab 12,57 €
|
|
| A | 10 | M 16 x 1,5 |
ab 11,36 €
|
|
| AK | 10 | M 16 x 1,5 |
ab 11,61 €
|
|
| R | 10 | M 16 x 1,5 |
ab 11,52 €
|
|
| RK | 10 | M 16 x 1,5 |
ab 11,77 €
|
|
| S | 10 | M 16 x 1,5 |
ab 11,52 €
|
|
| AK | 6 | M 16 x 1,5 |
ab 12,88 €
|
|
| R | 6 | M 16 x 1,5 |
ab 12,74 €
|
|
| RK | 6 | M 16 x 1,5 |
ab 12,99 €
|
