GN 714 Seitendruckstücke
Artikelnummer: 10187541
Hersteller: Ganter
Herstellerartikelnummer: 714-10-50
Artikel ist in 9 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 6,18 € |
| 61 | 5,56 € |
| 85 | 4,94 € |
| 110 | 4,33 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

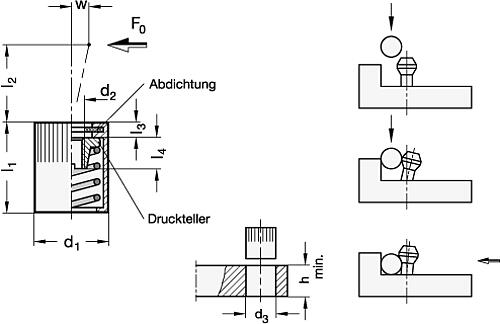

Seitendruckstücke GN 714 sind eine Weiterentwicklung von Seitendruckstücken GN 715. Der Druckstift kann individuell gestaltet werden. Sie werden in der Gewindebohrung des Drucktellers befestigt.
Dadurch erweitern sich die Einsatzmöglichkeiten der Seitendruckstücke bei gleichen Vorteilen. Sie sparen aufwendige Aufbauten, beanspruchen wenig Raum und sind leicht zu montieren. Aufgrund des Rändels der Hülse genügt eine Bohrungs-Toleranz H8.
Zum Einpressen der Seitendruckstücke sind Montagedorne GN 715.1 lieferbar (siehe Tabelle).
Eigenschaften
| Werkstoff : | AL |
| Außendurchmesser (d1) : | 10 |
| Seitendruckkraft (Seitendruckkraft) : | 50 |
Artikelvarianten
| Variante | Werkstoff | Außendurchmesser (d1) | Seitendruckkraft (Seitendruckkraft) | Preis |
|---|---|---|---|---|
| AL | 10 | 50 |
ab 4,33 €
|
|
| AL | 10 | 100 |
ab 4,33 €
|
|
| AL | 10 | 40 |
ab 4,54 €
|
|
| AL | 10 | 20 |
ab 4,33 €
|
|
| AL | 10 | 75 |
ab 4,54 €
|
|
| AL | 16 | 300 |
ab 5,24 €
|
|
| AL | 10 | 150 |
ab 4,54 €
|
|
| AL | 16 | 100 |
ab 5,24 €
|
|
| AL | 16 | 200 |
ab 5,24 €
|
