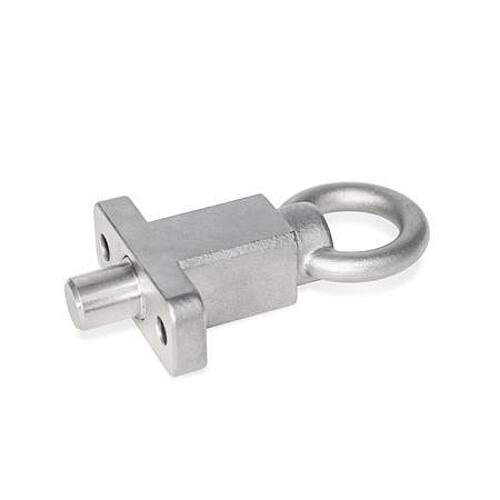

GN 722.5 Edelstahl Rastbolzen mit Anschraubflansch, rechtwinklig zum Raststift

Artikelnummer: 10288032
Hersteller: Ganter
Herstellerartikelnummer: 722.5-14-20-A-A4

Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 21,67 €
20 19,50 €
28 17,34 €
35 15,17 €
21,67 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Bei Edelstahl-Rastbolzen GN 722.5 wird der Raststift über den Zugring betätigt. Dies erfolgt von Hand, alternativ per Seilzug oder mittels einer verlängerten Zugstange mit Haken. Die Edelstahl A4-Ausführung ist für den Einsatz in besonders aggressiven Umgebungen vorgesehen.

Die Maßtoleranzen zwischen Bolzen und Führung sind so gewählt, dass die Funktionssicherheit auch bei groben Anwendungen oder Verschmutzung gewährleistet ist.

Die Befestigung kann sehr flexibel gestaltet werden. Die Bohrungen mit Sechskant erlauben die Verwendung von Zylinderschrauben DIN 912 und Sechskantschrauben oder -muttern nach DIN 931 bzw. DIN 934.

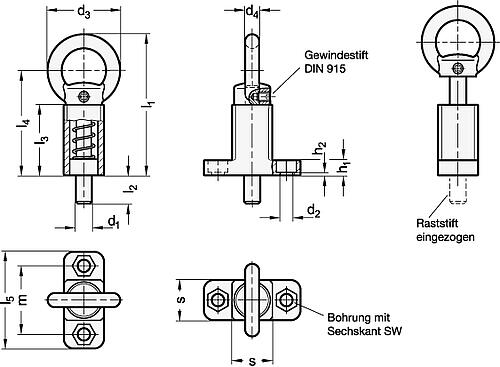

Eigenschaften

.d2 : 6.1
.l1 : 70
.d1 : 14
Form : A - mit Zugring, ohne Rastsperre
.l3 : 35
.d3 : 36
.m : 34
.h1 : 7.5
.h2 : 1.5
.d4 : 7
.s : 20
.l4 : 52
Werkstoff : A4 - Edelstahl-Feinguss
.l2 : 14
.l5 : 48


Artikelvarianten

Variante .d1 Form .s Werkstoff Preis
10 A - mit Zugring, ohne Rastsperre 20 A4 - Edelstahl-Feinguss
ab 15,03 €
8 A - mit Zugring, ohne Rastsperre 20 A4 - Edelstahl-Feinguss
ab 15,31 €
12 A - mit Zugring, ohne Rastsperre 20 A4 - Edelstahl-Feinguss
ab 15,17 €
20 A - mit Zugring, ohne Rastsperre 30 A4 - Edelstahl-Feinguss
ab 31,91 €
14 A - mit Zugring, ohne Rastsperre 20 A4 - Edelstahl-Feinguss
ab 15,17 €
16 A - mit Zugring, ohne Rastsperre 30 A4 - Edelstahl-Feinguss
ab 31,91 €
