GN 722.6 Edelstahl Rastbolzen mit Anschraubflansch, parallel zum Raststift
Artikelnummer: 10287630
Hersteller: Ganter
Herstellerartikelnummer: 722.6-10-20-A-A4
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 23,07 € |
| 19 | 20,76 € |
| 26 | 18,46 € |
| 33 | 16,15 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Bei Edelstahl-Rastbolzen GN 722.6 wird der Raststift über den Zugring betätigt. Dies erfolgt von Hand, alternativ per Seilzug oder mittels einer verlängerten Zugstange mit Haken. Die Edelstahl A4-Ausführungen sind für den Einsatz in besonders aggressiven Umgebungen vorgesehen.
Die Maßtoleranzen zwischen Bolzen und Führung sind so gewählt, dass die Funktionssicherheit auch bei groben Anwendungen oder Verschmutzung gewährleistet ist.
Zur Befestigung können Langlöcher oder Bohrungen mit Sechskant genutzt werden, die die Verwendung von Zylinderschrauben DIN 912 und Sechskantschrauben oder -muttern nach DIN 931 bzw. DIN 934 ermöglichen.

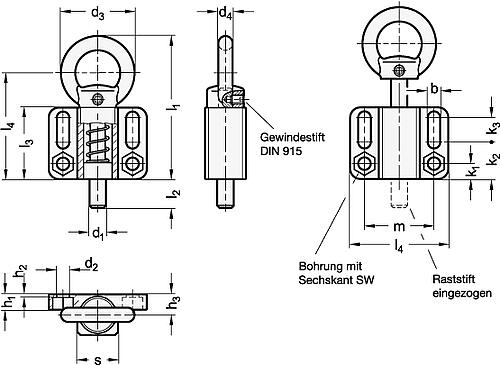

Eigenschaften
| .d2 : | 6.1 |
| .l1 : | 70 |
| .d1 : | 10 |
| Form : | A, mit Zugring |
| .l3 : | 35 |
| .d3 : | 36 |
| .m : | 34 |
| .h1 : | 7.5 |
| .h2 : | 1.5 |
| .h3 : | 10 |
| .d4 : | 7 |
| .s : | 20 |
| .l4 : | 52 |
| Gewicht : | 0.186 kg |
| .b : | 6.1 |
| .k3 : | 12 |
| .l2 : | 14 |
| EAN : | 4045525586642 |
| .k2 : | 18 |
Artikelvarianten
| Variante | .d2 | .l1 | .d1 | Form | .l3 | .d3 | .m | .h1 | .h2 | .h3 | .d4 | .s | .l4 | Gewicht | .b | .k3 | .l2 | EAN | .k2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6.1 | 70 | 10 | A, mit Zugring | 35 | 36 | 34 | 7.5 | 1.5 | 10 | 7 | 20 | 52 | 0.186 kg | 6.1 | 12 | 14 | 4045525586642 | 18 |
ab 16,15 €
|
|
| 6.1 | 70 | 8 | A, mit Zugring | 35 | 36 | 34 | 7.5 | 1.5 | 10 | 7 | 20 | 52 | 0.179 kg | 6.1 | 12 | 14 | 4045525586796 | 18 |
ab 16,37 €
|
|
| 6.1 | 70 | 12 | A, mit Zugring | 35 | 36 | 34 | 7.5 | 1.5 | 10 | 7 | 20 | 52 | 0.186 kg | 6.1 | 12 | 14 | 4045525586673 | 18 |
ab 16,23 €
|
|
| 10.1 | 103 | 20 | A, mit Zugring | 54 | 50 | 55 | 15 | 5 | 15 | 10 | 30 | 78 | 0.820 kg | 10.1 | 10 | 20 | 4045525586765 | 34 |
ab 36,14 €
|
|
| 6.1 | 70 | 14 | A, mit Zugring | 35 | 36 | 34 | 7.5 | 1.5 | 10 | 7 | 20 | 52 | 0.191 kg | 6.1 | 12 | 14 | 4045525586703 | 18 |
ab 16,23 €
|
|
| 10.1 | 103 | 16 | A, mit Zugring | 54 | 50 | 55 | 15 | 5 | 15 | 10 | 30 | 78 | 0.802 kg | 10.1 | 10 | 20 | 4045525586734 | 34 |
ab 36,14 €
|
