GN 750 Schaltnaben, Stahl
Artikelnummer: 10176926
Hersteller: Ganter
Herstellerartikelnummer: 750-32-B10-N
Artikel ist in 30 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 12,43 € |
| 31 | 11,19 € |
| 43 | 9,94 € |
| 55 | 8,70 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

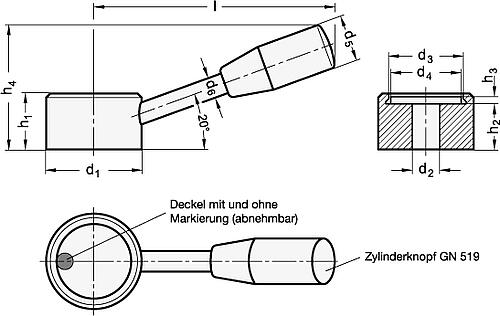

Der Deckel der Schaltnaben GN 750 verdeckt Befestigungselemente (siehe Montagebeispiele), sowie vor- und zurückstehende Wellen. Außerdem bietet er sich zum Aufdruck von Zeichen und Symbolen an.
Bei der Montage wird der Deckel von Hand eingedrückt, zur Demontage kann er mit einem Schraubendreher an der Aussparung abgehoben werden.
Schaltnaben GN 750 können serienmäßig auch geliefert werden mit:
Vierkant DIN 79 V + Bohrungs-Ø
Nabennut DIN 6885 K + Bohrungs-Ø
Eigenschaften
| Form : | N |
| Werkstoff : | ST |
| Anschlussbohrung (d2) : | B 10 |
| Keilnut (d2_2) : | - |
| Schalthebeldurchmesser (d1) : | 32 |
| Vierkant (d2_1) : | - |
Artikelvarianten
| Variante | Form | Werkstoff | Anschlussbohrung (d2) | Keilnut (d2_2) | Schalthebeldurchmesser (d1) | Vierkant (d2_1) | Preis |
|---|---|---|---|---|---|---|---|
| N | ST | B 10 | - | 32 | - |
ab 8,70 €
|
|
| M | ST | B 10 | - | 40 | - |
ab 10,37 €
|
|
| N | ST | B 10 | - | 40 | - |
ab 10,12 €
|
|
| M | ST | B 12 | - | 40 | - |
ab 10,37 €
|
|
| N | ST | B 12 | - | 40 | - |
ab 10,12 €
|
|
| M | ST | B 14 | - | 50 | - |
ab 13,11 €
|
|
| N | ST | B 14 | - | 50 | - |
ab 12,87 €
|
|
| M | ST | B 16 | - | 50 | - |
ab 13,11 €
|
|
| N | ST | B 16 | - | 50 | - |
ab 12,87 €
|
|
| N | ST | - | K 10 | 32 | - |
ab 10,17 €
|
|
| M | ST | B 10 | - | 32 | - |
ab 8,97 €
|
|
| N | ST | - | K 16 | 50 | - |
ab 14,34 €
|
|
| N | ST | - | - | 40 | V 10 |
ab 11,59 €
|
|
| N | ST | - | K 12 | 40 | - |
ab 11,59 €
|
|
| N | ST | - | K 14 | 50 | - |
ab 14,34 €
|
|
| N, Deckel neutral | - | - | - | - | - |
ab 14,34 €
|
|
| M, Deckel mit Markierung | - | - | - | - | - |
ab 10,44 €
|
|
| M, Deckel mit Markierung | - | - | - | - | - |
ab 10,44 €
|
|
| N, Deckel neutral | - | - | - | - | - |
ab 10,17 €
|
|
| M, Deckel mit Markierung | - | - | - | - | - |
ab 11,84 €
|
|
| N, Deckel neutral | - | - | - | - | - |
ab 11,59 €
|
|
| M, Deckel mit Markierung | - | - | - | - | - |
ab 11,84 €
|
|
| M, Deckel mit Markierung | - | - | - | - | - |
ab 11,84 €
|
|
| M, Deckel mit Markierung | - | - | - | - | - |
ab 11,84 €
|
|
| N, Deckel neutral | - | - | - | - | - |
ab 11,59 €
|
|
| M, Deckel mit Markierung | - | - | - | - | - |
ab 14,58 €
|
|
| M, Deckel mit Markierung | - | - | - | - | - |
ab 14,58 €
|
|
| N, Deckel neutral | - | - | - | - | - |
ab 14,34 €
|
|
| M, Deckel mit Markierung | - | - | - | - | - |
ab 14,58 €
|
|
| M, Deckel mit Markierung | - | - | - | - | - |
ab 14,58 €
|
