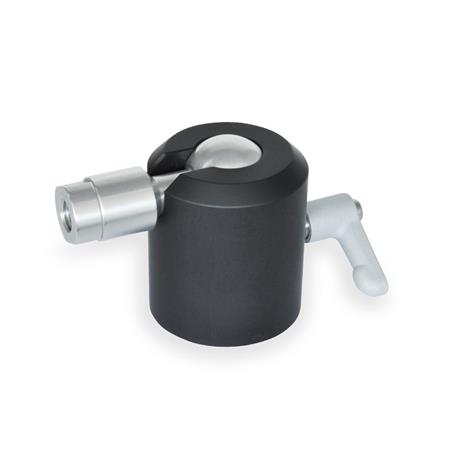

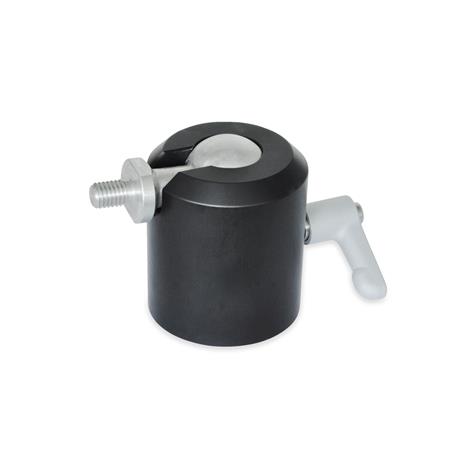

GN 784 Kugelgelenke
Artikelnummer: 10242003
Hersteller: Ganter
Herstellerartikelnummer: 784-39-M8-A-1-ELS
Artikel ist in 50 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 43,91 € |
| 9 | 39,52 € |
| 12 | 35,13 € |
| 16 | 30,74 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Kugelgelenke GN 784 ermöglichen eine präzise und stufenlose Verstellung um den Kugeldrehpunkt innerhalb des Schwenkbereichs. Dies ist z.B. beim Justieren von Scannern, Kameras, Beleuchtung oder Monitoren besonders vorteilhaft.
Dank der effizienten Klemmmechanik werden bereits bei kleinen Anzugsdrehmomenten der Klemmschraube verhältnismäßig große Klemmkräfte an der Kugel erzeugt. Mit den Klemmhebeln (Kennziffer 1) können diese leicht aufgebracht werden.

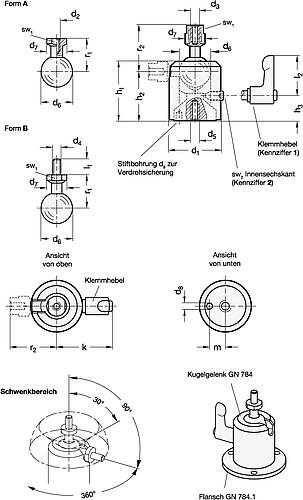

Befestigen lässt sich das Kugelgelenk per Innengewinde d5 von unten oder zusammen mit dem als Zubehör erhältlichen Flansch GN 784.1 über drei Durchgangsbohrungen von oben. Zum anwendungsseitigen Anschluss stehen an der Kugel bei Form A Innen- oder bei Form B unterschiedliche Außengewinde zur Verfügung.
Um die hohen Haltedrehmomente dauerhaft zu erreichen, müssen die Kontaktflächen an der Kugel frei von Schmierstoffen gehalten werden. Ein Überschreiten der empfohlenen Anzugsdrehmomente steigert das Haltedrehmoment, kann aber zu erhöhtem Verschleiß der Klemmmechanik führen.
Ausführung
Gehäuse: Aluminium
ELS - Schwarz eloxiert
Boden, Kugel Aluminium, blank
Verstellbarer Klemmhebel (Kennziffer 1):
Zink-Druckguss, kunststoffbeschichtet
silber, RAL 9006, strukturmatt
Schraubeneinsatz und Halteschraube Edelstahl, nichtrostend, 1.4305

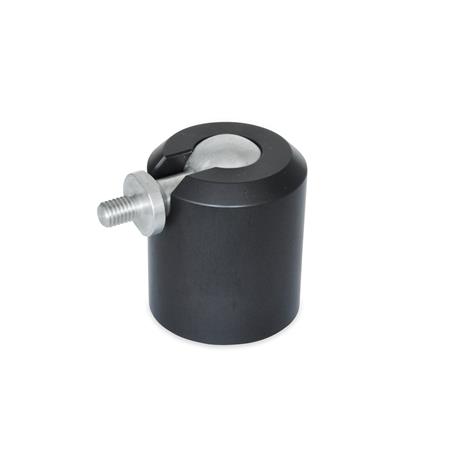

Gewindestift (Kennziffer 2):
Edelstahl, nichtrostend, 1.4301
* nutzbare Gewindetiefe min. 1,5 x d2
** nutzbare Gewindetiefe min. 1,5 x d3
*** nutzbare Gewindetiefe min. 1,5 x d5
Auf Anfrage:
Klemmung mit Kreuzgriffschrauben DIN 6335
Bestellbeispiel: LE70001 784-23-M4-A-2-ELS
Eigenschaften
| .d1 : | 39 |
| Form : | A, Kugel mit Innengewinde |
| Oberfläche : | ELS, eloxiert schwarz |
| Kennziffer : | 1 - Klemmung mit verstellbarem Klemmhebel |
| Gewinde d2 (Form A) : | - |
| Gewinde d3 (Form A) : | M8 |
| Gewinde d4 (Form B) : | M8 |
Artikelvarianten
| Variante | .d1 | Form | Kennziffer | Gewinde d2 (Form A) | Gewinde d3 (Form A) | Gewinde d4 (Form B) | Preis |
|---|---|---|---|---|---|---|---|
| 39 | A, Kugel mit Innengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | M8 | M8 |
ab 30,74 €
|
|
| 23 | B, Kugel mit Aussengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | M5 | M5 |
ab 23,17 €
|
|
| 23 | A, Kugel mit Innengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | M4 | - | - |
ab 21,18 €
|
|
| 23 | A, Kugel mit Innengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | M5 | M5 |
ab 21,69 €
|
|
| 23 | B, Kugel mit Aussengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | - | M6 |
ab 21,37 €
|
|
| 23 | A, Kugel mit Innengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | 1/4 | - |
ab 21,71 €
|
|
| 23 | B, Kugel mit Aussengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | 1/4 | - |
ab 21,81 €
|
|
| 31 | B, Kugel mit Aussengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | M6 | M6 |
ab 24,67 €
|
|
| 31 | A, Kugel mit Innengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | M5 | M6 | - |
ab 24,67 €
|
|
| 31 | A, Kugel mit Innengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | M6 | M6 |
ab 24,89 €
|
|
| 31 | A, Kugel mit Innengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | - | 1/4 |
ab 24,97 €
|
|
| 31 | B, Kugel mit Aussengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | - | 1/4 |
ab 24,97 €
|
|
| 31 | B, Kugel mit Aussengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | M6 | M8 |
ab 24,67 €
|
|
| 39 | B, Kugel mit Aussengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | M6 | M6 |
ab 30,59 €
|
|
| 39 | B, Kugel mit Aussengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | M6 | M6 |
ab 27,20 €
|
|
| 39 | A, Kugel mit Innengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | M5 | - | - |
ab 30,43 €
|
|
| 39 | A, Kugel mit Innengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | M5 | - | - |
ab 27,06 €
|
|
| 39 | A, Kugel mit Innengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | M6 | M6 |
ab 30,59 €
|
|
| 39 | A, Kugel mit Innengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | M6 | M6 |
ab 27,45 €
|
|
| 39 | B, Kugel mit Aussengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | M8 | M8 |
ab 31,64 €
|
|
| 39 | B, Kugel mit Aussengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | M8 | M8 |
ab 28,39 €
|
|
| 39 | A, Kugel mit Innengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | M8 | M8 |
ab 27,58 €
|
|
| 39 | A, Kugel mit Innengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | - | 3/8 |
ab 31,12 €
|
|
| 39 | A, Kugel mit Innengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | - | 3/8 |
ab 28,09 €
|
|
| 39 | B, Kugel mit Aussengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | - | 3/8 |
ab 31,12 €
|
|
| 23 | B, Kugel mit Aussengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | M5 | M5 |
ab 21,18 €
|
|
| 39 | B, Kugel mit Aussengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | - | 3/8 |
ab 27,94 €
|
|
| 49 | B, Kugel mit Aussengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | M8 | - | M8 |
ab 39,12 €
|
|
| 49 | B, Kugel mit Aussengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | M8 | - | M8 |
ab 35,83 €
|
|
| 49 | A, Kugel mit Innengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | M8 | - | M8 |
ab 38,93 €
|
|
| 49 | A, Kugel mit Innengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | M8 | - | M8 |
ab 35,48 €
|
|
| 49 | A, Kugel mit Innengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | 3/8 | 3/8 |
ab 38,63 €
|
|
| 49 | A, Kugel mit Innengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | 3/8 | 3/8 |
ab 35,43 €
|
|
| 49 | B, Kugel mit Aussengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | 3/8 | 3/8 |
ab 39,41 €
|
|
| 49 | B, Kugel mit Aussengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | 3/8 | 3/8 |
ab 35,97 €
|
|
| 49 | B, Kugel mit Aussengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | M10 | M10 |
ab 39,32 €
|
|
| 49 | B, Kugel mit Aussengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | M10 | M10 |
ab 36,18 €
|
|
| 49 | A, Kugel mit Innengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | M10 | M10 |
ab 39,32 €
|
|
| 49 | A, Kugel mit Innengewinde | 2 - Klemmung mit Gewindestift mit Innensechskant | - | M10 | M10 |
ab 36,18 €
|
|
| 23 | A, Kugel mit Innengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | M4 | - | - |
ab 23,17 €
|
|
| 23 | A, Kugel mit Innengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | M5 | M5 |
ab 23,51 €
|
|
| 23 | B, Kugel mit Aussengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | - | M6 |
ab 23,28 €
|
|
| 23 | A, Kugel mit Innengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | 1/4 | - |
ab 23,67 €
|
|
| 23 | B, Kugel mit Aussengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | 1/4 | - |
ab 23,67 €
|
|
| 31 | B, Kugel mit Aussengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | M6 | M6 |
ab 26,63 €
|
|
| 31 | A, Kugel mit Innengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | M5 | - | - |
ab 26,50 €
|
|
| 31 | A, Kugel mit Innengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | M6 | M6 |
ab 26,89 €
|
|
| 31 | A, Kugel mit Innengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | - | 1/4 |
ab 26,06 €
|
|
| 31 | B, Kugel mit Aussengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | - | 1/4 |
ab 26,06 €
|
|
| 31 | B, Kugel mit Aussengewinde | 1 - Klemmung mit verstellbarem Klemmhebel | - | M6 | M8 |
ab 26,63 €
|
Dazu passende Produkte
| Artikelnr. | Bezeichnung | Preis | |
|---|---|---|---|
|

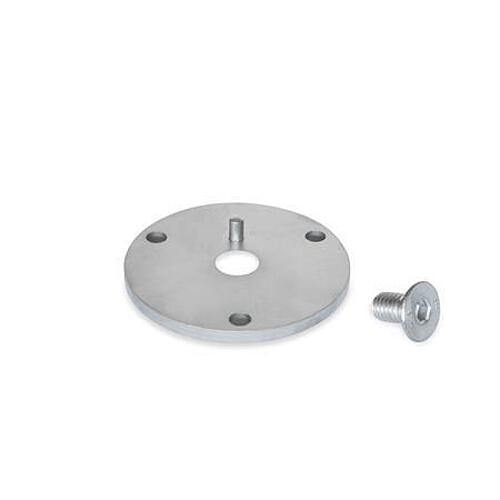

GN 784.1 Flansche für Kugelgelenke GN 784 |
