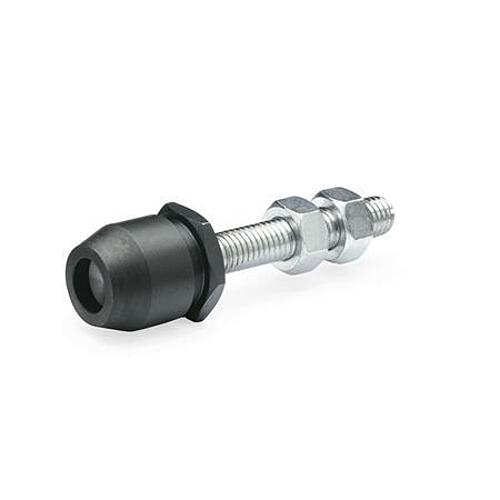

GN 804 Andrückschrauben

Artikelnummer: 10192195
Hersteller: Ganter
Herstellerartikelnummer: 804-M8-70

Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 11,95 €
36 10,76 €
50 9,56 €
64 8,81 €
11,95 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Zur Überwindung der Totpunktstellung bzw. zum Ausgleich von Werkstücktoleranzen werden bei handbetätigten Schnellspannern vorzugsweise elastische Andruckelemente, z. B. GN 708.1, verwendet.

Andrückschrauben GN 804 mit dem Tellerfeder-Druckelement ermöglichen nicht nur den Ausgleich von Werkstücktoleranzen, sondern die jeweilige Spannkraft kann auch voreingestellt werden.

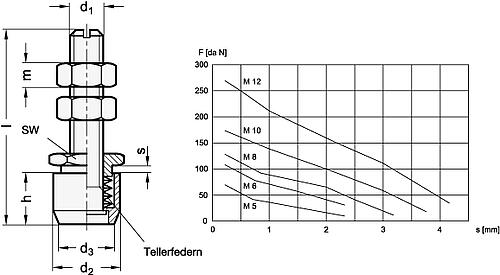

Dazu wird mit der Sechskantschraube (SW) die Vorspannung der Tellerfedern verändert. Die Einschraubtiefe s ist ein Maß für die Vorspannung bzw. für die Spannkraft, die im Schaubild abgelesen werden kann.

Das Druckelement ist beweglich.

Die beiden Sechskantmuttern gehören zum Lieferumfang.

Eigenschaften

Länge (l) : 70
Gewindedurchmesser (d1) : M 8


Artikelvarianten

Variante Länge (l) Gewindedurchmesser (d1) Preis
70 M 8
ab 8,81 €
85 M 10
ab 11,17 €
106 M 12
ab 13,22 €
45 M 5
ab 6,14 €
50 M 6
ab 7,43 €
