GN 810.4 Schnellspanner, Spannhebel vertikal, mit Verriegelung, mit senkrechtem Fuß, mit verlängertem Spannarm
Artikelnummer: 10271732
Hersteller: Ganter
Herstellerartikelnummer: 810.4-230-VL
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 72,01 € |
| 6 | 64,81 € |
| 9 | 57,61 € |
| 11 | 53,06 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Schnellspanner GN 810.4 sind in beiden Endstellungen verriegelt. So wird in der Spannstellung ein unbedachtes oder durch Vibrationen ausgelöstes Öffnen verhindert und in der Offenstellung ein selbsttätiges, durch den verlängerten Spannarm verursachtes Schließen, des Schnellspanners verhindert. Zum Öffnen / Schließen wird die Verriegelung per Einhandbedienung aufgehoben.

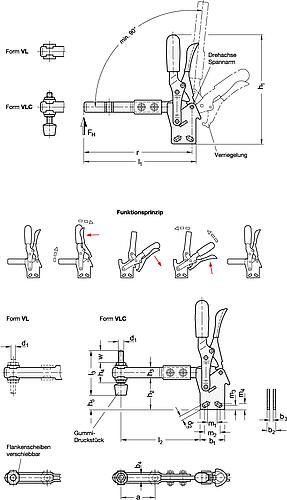

Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position.
Schnellspanner nehmen in der Form VL über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form VLC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Eigenschaften
| .d2 : | 6.5 |
| .r : | 191 |
| .l1 : | 198 |
| .d1 : | M 8 |
| Form : | VL, Spannarm verlängert mit Langloch und 2 Flankenscheiben |
| .l3 : | 68 |
| .h1 : | 183 |
| .h2 : | 48 |
| .h3 : | 18 |
| .h4 : | 30 |
| .h5 : | 24 |
| Gewicht : | 0.545 kg |
| .b1 : | 43 |
| .b2 : | 12 |
| .m1 : | 19.5 |
| .b3 : | 6 |
| .b4 : | 8.2 |
| .a : | 71.5 |
| .l2 : | 145.5 |
| EAN : | 4045525535459 |
Artikelvarianten
| Variante | .d2 | .r | .l1 | .d1 | Form | .l3 | .h1 | .h2 | .h3 | .h4 | .h5 | Gewicht | .b1 | .b2 | .m1 | .b3 | .b4 | .a | .l2 | EAN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5.5 | 158 | 164 | M 6 | VL, Spannarm verlängert mit Langloch und 2 Flankenscheiben | 55 | 156 | 41.5 | 16 | 25.5 | 25 | 0.375 kg | 35 | 10 | 12.5 | 5 | 6.3 | 67.5 | 121 | 4045525535435 |
ab 45,32 €
|
|
| 5.5 | 158 | 164 | M 6 | VLC, Spannarm verlängert mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1 | 55 | 156 | 41.5 | 16 | 25.5 | 25 | 0.391 kg | 35 | 10 | 12.5 | 5 | 6.3 | 67.5 | 121 | 4045525535442 |
ab 46,32 €
|
|
| 6.5 | 191 | 198 | M 8 | VL, Spannarm verlängert mit Langloch und 2 Flankenscheiben | 68 | 183 | 48 | 18 | 30 | 24 | 0.545 kg | 43 | 12 | 19.5 | 6 | 8.2 | 71.5 | 145.5 | 4045525535459 |
ab 53,06 €
|
|
| 6.5 | 191 | 198 | M 8 | VLC, Spannarm verlängert mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1 | 68 | 183 | 48 | 18 | 30 | 24 | 0.579 kg | 43 | 12 | 19.5 | 6 | 8.2 | 71.5 | 145.5 | 4045525535466 |
ab 54,30 €
|
