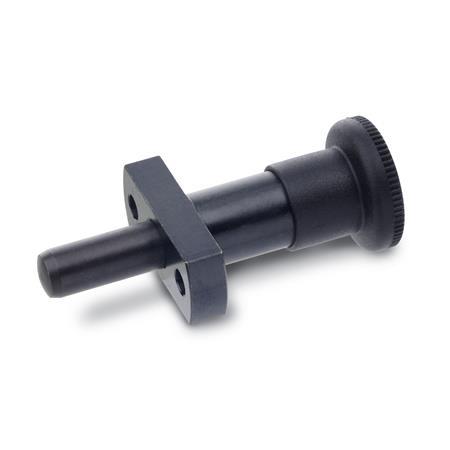

GN 817.3 Rastbolzen mit Präzisionspositionierung, Raststift zylindrisch
Artikelnummer: 10186944
Hersteller: Ganter
Herstellerartikelnummer: 817.3-8-26-B
Artikel ist in 20 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 18,67 € |
| 21 | 16,80 € |
| 29 | 14,94 € |
| 37 | 13,07 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

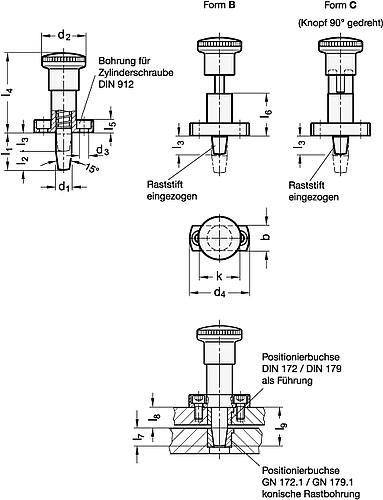

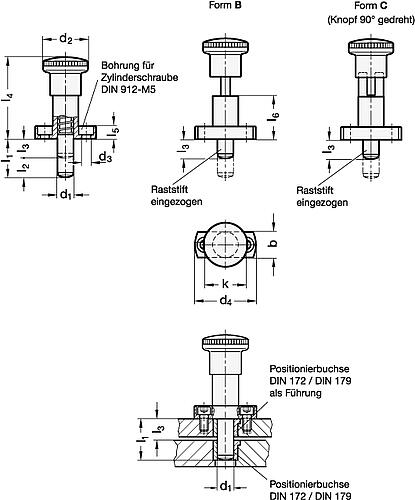

Rastbolzen GN 817.3 ermöglichen unter Verwendung von Positionierbuchsen DIN 179 preisgünstige Präzisionspositionierungen.
Dazu wird eine Positionierbuchse DIN 179 ohne Bund als Führung eingesetzt, wobei Maß l3 des Rastbolzens der Buchsen- bzw. Führungslänge entspricht.
Die Positioniergenauigkeit hängt also nicht von der Führung des Bolzens in der Rastmechanik ab, sondern von der Präzision der Positionierbuchse (Bohrungstoleranz F7) und des Bolzens (Toleranz h7). Beide Elemente sind gehärtet und geschliffen. Selbstverständlich hat auch die Führungslänge einen Einfluss auf die Genauigkeit der Positionierung.
Form C mit Rastsperre wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Raststiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Eigenschaften
| Form : | B, ohne Rastsperre |
| Werkstoff : | ST - Stahl, brüniert |
| Länge (l1) : | 26 |
| Bolzendurchmesser (d1) : | 8 |
| Status : | aktiv |
Artikelvarianten
| Variante | Form | Werkstoff | Länge (l1) | Bolzendurchmesser (d1) | Status | Preis |
|---|---|---|---|---|---|---|
| B, ohne Rastsperre | ST - Stahl, brüniert | 26 | 8 | aktiv |
ab 13,07 €
|
|
| C, mit Rastsperre | ST - Stahl, brüniert | 26 | 8 | aktiv |
ab 16,05 €
|
|
| B, ohne Rastsperre | ST - Stahl, brüniert | 20 | 8 | aktiv |
ab 12,89 €
|
|
| C, mit Rastsperre | ST - Stahl, brüniert | 32 | 10 | aktiv |
ab 16,44 €
|
|
| B, ohne Rastsperre | ST - Stahl, brüniert | 22 | 10 | auslaufend |
auf Anfrage
|
|
| B, ohne Rastsperre | ST - Stahl, brüniert | 24 | 10 | aktiv |
ab 13,23 €
|
|
| C, mit Rastsperre | ST - Stahl, brüniert | 24 | 10 | aktiv |
ab 15,79 €
|
|
| C, mit Rastsperre | ST - Stahl, brüniert | 20 | 8 | aktiv |
ab 15,84 €
|
|
| B, ohne Rastsperre | ST - Stahl, brüniert | 32 | 10 | aktiv |
ab 13,85 €
|
|
| C, mit Rastsperre | ST - Stahl, brüniert | 24 | 6 | aktiv |
ab 14,20 €
|
|
| B, ohne Rastsperre | ST - Stahl, brüniert | 18 | 6 | aktiv |
ab 11,93 €
|
|
| C, mit Rastsperre | ST - Stahl, brüniert | 18 | 6 | aktiv |
ab 14,72 €
|
|
| B, ohne Rastsperre | ST - Stahl, brüniert | 24 | 6 | aktiv |
ab 11,42 €
|
