GN 817.4 Rastbolzen
Artikelnummer: 10185397
Hersteller: Ganter
Herstellerartikelnummer: 817.4-8-12-B
Artikel ist in 24 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 9,14 € |
| 46 | 8,23 € |
| 65 | 7,31 € |
| 83 | 6,40 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

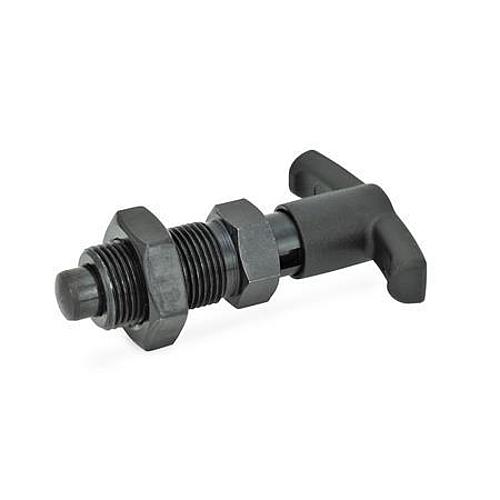

Rastbolzen GN 817.4 entsprechen GN 817, jedoch sind sie anstelle des runden Knopfes mit einem T-Griff versehen.
Diese Form bietet eine optische Orientierung hinsichtlich der Raststellung bei Form C und ist von Vorteil, wenn größere Entriegelungskräfte auftreten.

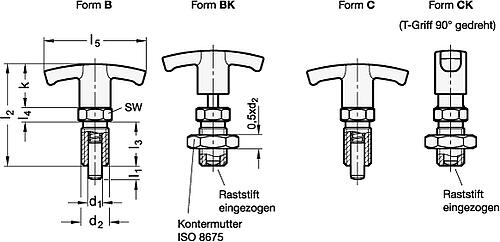

Die Form C wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Eigenschaften
| .d2 : | M16x1,5 |
| Form : | B |
| Werkstoff : | ST |
| Bolzendurchmesser (d1) : | 8 |
| Rastweg (l1) : | 12 |
Artikelvarianten
| Variante | .d2 | Form | Werkstoff | Bolzendurchmesser (d1) | Rastweg (l1) | Preis |
|---|---|---|---|---|---|---|
| M12x1,5 | BK | ST | 6 | 6 |
ab 5,12 €
|
|
| M12x1,5 | C | ST | 6 | 6 |
ab 5,99 €
|
|
| M12x1,5 | CK | ST | 6 | 6 |
ab 6,14 €
|
|
| M12x1,5 | B | ST | 6 | 9 |
ab 5,02 €
|
|
| M12x1,5 | BK | ST | 6 | 9 |
ab 5,17 €
|
|
| M12x1,5 | C | ST | 6 | 9 |
ab 5,99 €
|
|
| M12x1,5 | CK | ST | 6 | 9 |
ab 6,13 €
|
|
| M16x1,5 | B | ST | 8 | 8 |
ab 6,45 €
|
|
| M16x1,5 | BK | ST | 8 | 8 |
ab 6,71 €
|
|
| M16x1,5 | C | ST | 8 | 8 |
ab 7,44 €
|
|
| M12x1,5 | B | ST | 6 | 6 |
ab 4,97 €
|
|
| M16x1,5 | CK | ST | 8 | 8 |
ab 7,69 €
|
|
| M20x1,5 | CK | ST | 12 | 15 |
ab 11,16 €
|
|
| M16x1,5 | B | ST | 8 | 12 |
ab 6,40 €
|
|
| M16x1,5 | BK | ST | 8 | 12 |
ab 6,65 €
|
|
| M16x1,5 | C | ST | 8 | 12 |
ab 7,41 €
|
|
| M16x1,5 | CK | ST | 8 | 12 |
ab 7,66 €
|
|
| M16x1,5 | B | ST | 10 | 12 |
ab 6,68 €
|
|
| M16x1,5 | BK | ST | 10 | 12 |
ab 6,93 €
|
|
| M16x1,5 | C | ST | 10 | 12 |
ab 7,78 €
|
|
| M16x1,5 | CK | ST | 10 | 12 |
ab 8,04 €
|
|
| M20x1,5 | B | ST | 12 | 15 |
ab 8,98 €
|
|
| M20x1,5 | BK | ST | 12 | 15 |
ab 9,51 €
|
|
| M20x1,5 | C | ST | 12 | 15 |
ab 10,63 €
|
