GN 8170 Edelstahl Rastbolzen, Knopfseite in Hygienic Design (Fronthygiene)

Artikelnummer: 10287865
Hersteller: Ganter
Herstellerartikelnummer: 8170-6-B-FH-H

Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 54,65 €
8 49,19 €
11 43,72 €
14 40,27 €
54,65 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

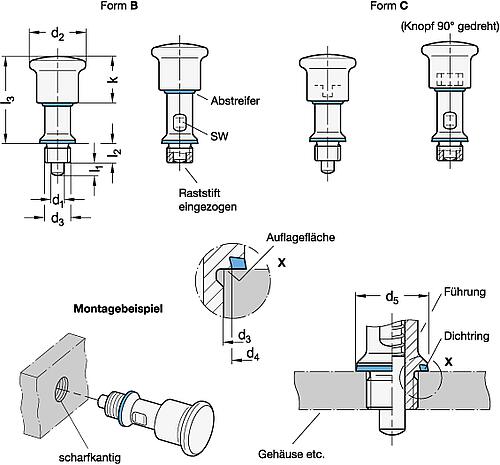

Edelstahl-Rastbolzen GN 8170 sind für den Einsatz in Hygienebereichen vorgesehen und erfüllen Hygieneanforderungen auf der Knopfseite (Fronthygiene). Abstreifer zwischen Knopf und Führung sowie der Dichtring zwischen Führung und Gehäuse halten die Rastmechanik auf der Knopfseite dicht. Gleichzeitig verhindern die hohe Oberflächengüte (Ra < 0,8 µm) und die totraumfreie Befestigung das Anhaften von Schmutz bzw. erleichtern die Reinigung.

Rastbolzen mit Rastsperre Form C werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

Befestigungs- bzw. Durchgangsbohrungen am Gehäuse müssen rechtwinklig, gratfrei und ohne Fase ausgeführt werden. Dadurch wird die Funktion der Dichtringe sichergestellt.

Die Edelstahl-Rastbolzen GN 8170 sind nach DGUV Test zertifiziert.

Eigenschaften

d2 : 35
l1 : 6
d1 : 6
Form : B, ohne Rastsperre
l3 : 49.8
.d3 : M 12 x 1,5
.k : 29
.d4 : 18
.d5 : 22.8
Gewicht : 0.178 kg
.l2 : 12
EAN : 4045525575646


Artikelvarianten

Variante d2 l1 d1 Form l3 .d3 .k .d4 .d5 Gewicht .l2 EAN Preis
35 6 6 B, ohne Rastsperre 49.8 M 12 x 1,5 29 18 22.8 0.178 kg 12 4045525575646
ab 40,27 €
35 6 6 C, mit Rastsperre 49.8 M 12 x 1,5 29 18 22.8 0.169 kg 12 4045525064713
ab 45,46 €
35 8 8 B, ohne Rastsperre 54.3 M 16 x 1,5 29 18 22.8 0.195 kg 12 4045525575653
ab 42,24 €
35 8 8 C, mit Rastsperre 54.3 M 16 x 1,5 29 18 22.8 0.190 kg 12 4045525069039
ab 47,46 €
