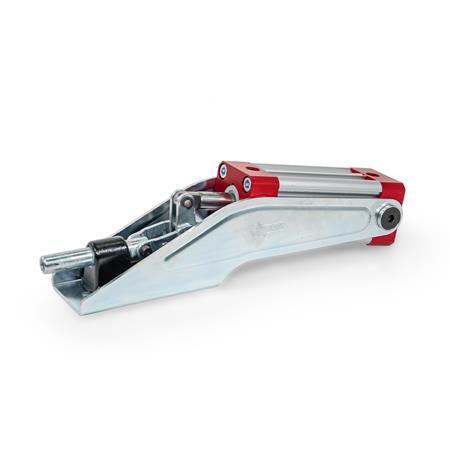

GN 890 Pneumatik Spanner mit Magnetkolben

Artikelnummer: 10191981
Hersteller: Ganter
Herstellerartikelnummer: 890-360-SP-M

Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

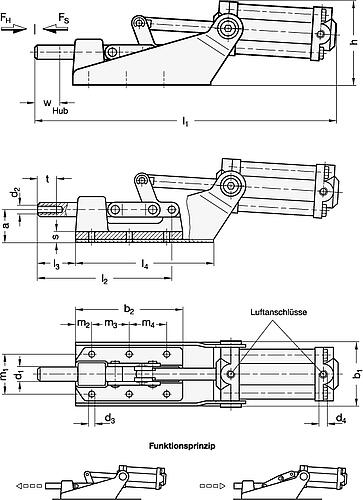

Die Spannmechanik der Schnellspanner GN 890 entspricht in Aufbau und Abmessungen der von handbetätigten Schubstangen-Spannern GN 842.

Im Interesse einer langen Lebensdauer von Spannmechanik und Luftzylinder sollte der Betriebsdruck 6 bar nicht überschreiten und eine Luft-Wartungseinheit vorgeschaltet sein. Der stabile Lagerrahmen für den Zylinder ist so gestaltet, daß die Zylinder-Lagerung seitlich nicht vorsteht.

Schnellspanner GN 890 sind mit einem im Kolben integrierten Dauermagneten ausgestattet. In Verbindung mit Sensoren GN 3380 ist damit eine Endlagenabfrage möglich, wie sie z.?B. von einer Anlagensteuerung benötigt wird.

Ausführung:

Grundkörper
Stahl

- geschmiedet
- chemisch geschwärzt

Stahlblech-Teile
Einsatzstahl C 10
verzinkt, blau passiviert

Schubstange
Stahl St 37
verzinkt, blau passiviert

Lagerbolzen (Lagerbuchsen)
einsatzgehärtet

doppeltwirkender Zylinder
Höchstdruck 6 bar
