GN 918.5 Spiralexzenter, Klemmung radial, Edelstahl

Artikelnummer: 10191469
Hersteller: Ganter
Herstellerartikelnummer: 918.5-50-KV-R

Artikel ist in 12 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

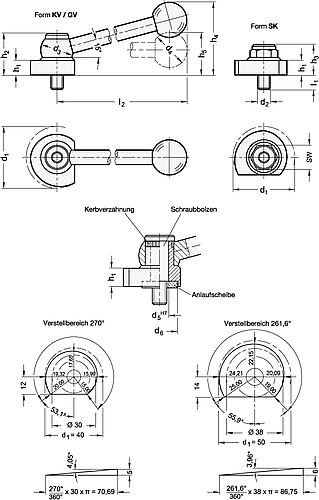

Spiralexzenter GN 918 ermöglichen bei verhältnismäßig großem Verstellweg und hoher Spannkraft ein schnelles und sicheres Spannen und Lösen. Dabei bietet die Spirale nicht nur den Vorteil, dass die Spannwirkung über die gesamte Spannfläche d. h. in jeder Winkelstellung gleich groß ist, sondern sie ist auch in jeder Stellung selbsthemmend.

Der Kugelgriff ist über eine Kerbverzahnung mit dem Spiralexzenter verbunden, sodass die geeignete Spannstellung eingestellt

bzw. der Hebel auch ,,nachgestellt’’ werden kann.

Schraubbolzen und Anlaufscheibe sind so aufeinander abgestimmt, dass sich der Spiralexzenter nach dem Festschrauben leicht drehen lässt. Durch die Verwendung der Anlaufscheibe werden keine besonderen Anforderungen an die Ausführung der Gewindebohrung gestellt, so ist z. B. auch die Befestigung auf Tischen mit T-Nuten möglich.
