GN 923.7 Umleggriff Handräder
Artikelnummer: 10175051
Hersteller: Ganter
Herstellerartikelnummer: 923.7-125-K12-R-SW
Artikel ist in 32 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 44,48 € |
| 9 | 40,12 € |
| 13 | 35,75 € |
| 16 | 31,39 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

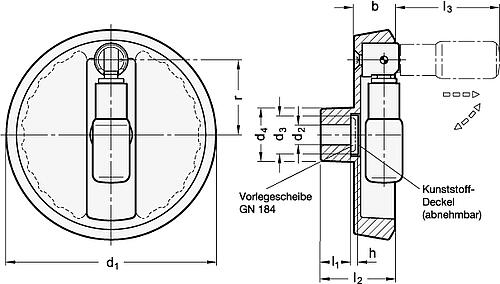

Die Handräder GN 923.7 werden eingesetzt, wenn der Griff in der Bedienstellung nicht arretiert sein darf.
Um den Griff in diese Stellung zu bringen muss er zunächst gegen eine Torsionsfeder um 90° geschwenkt werden. Anschließend wird er in axialer Richtung gegen Federkraft in eine Arretierung geschoben. So fixiert und unter Beibehaltung der Axialkraft kann mit dem Griff gekurbelt werden. Nach dem "Loslassen" schiebt die Druckfeder den Griff aus der Arretierung heraus, die Torsionsfeder schwenkt ihn wieder zurück.
Eigenschaften
| Form : | R |
| Farbe : | SW |
| Werkstoff : | AD |
| Bohrungsdurchmesser (d2) : | 12 |
| Handraddurchmesser (d1) : | 125 |
| Bohrungskennzeichnung : | K |
Artikelvarianten
| Variante | Form | Farbe | Werkstoff | Bohrungsdurchmesser (d2) | Handraddurchmesser (d1) | Bohrungskennzeichnung | Preis |
|---|---|---|---|---|---|---|---|
| R | SW | AD | 12 | 125 | K |
ab 31,39 €
|
|
| R | SR | AD | 12 | 125 | B |
ab 29,92 €
|
|
| R | SR | AD | 12 | 125 | K |
ab 31,39 €
|
|
| R | SW | AD | 14 | 125 | B |
ab 29,92 €
|
|
| R | SW | AD | 14 | 125 | K |
ab 31,39 €
|
|
| R | SR | AD | 14 | 125 | B |
ab 29,92 €
|
|
| R | SR | AD | 14 | 125 | K |
ab 31,39 €
|
|
| R | SW | AD | 14 | 140 | B |
ab 33,12 €
|
|
| R | SW | AD | 14 | 140 | K |
ab 34,59 €
|
|
| R | SR | AD | 14 | 140 | B |
ab 33,12 €
|
|
| R | SR | AD | 14 | 140 | K |
ab 34,59 €
|
|
| R | SW | AD | 16 | 140 | B |
ab 33,12 €
|
|
| R | SW | AD | 16 | 140 | K |
ab 34,59 €
|
|
| R | SR | AD | 16 | 140 | B |
ab 33,12 €
|
|
| R | SW | AD | 12 | 125 | B |
ab 29,92 €
|
|
| R | SR | AD | 16 | 140 | K |
ab 34,59 €
|
|
| R | SR | AD | 20 | 200 | K |
ab 42,58 €
|
|
| R | SW | AD | 14 | 160 | B |
ab 36,72 €
|
|
| R | SW | AD | 14 | 160 | K |
ab 38,19 €
|
|
| R | SR | AD | 14 | 160 | B |
ab 36,72 €
|
|
| R | SR | AD | 14 | 160 | K |
ab 38,19 €
|
|
| R | SW | AD | 16 | 160 | B |
ab 36,72 €
|
|
| R | SW | AD | 16 | 160 | K |
ab 38,19 €
|
|
| R | SR | AD | 16 | 160 | B |
ab 36,72 €
|
|
| R | SR | AD | 16 | 160 | K |
ab 38,19 €
|
|
| R | SW | AD | 18 | 200 | B |
ab 41,11 €
|
|
| R | SW | AD | 18 | 200 | K |
ab 42,58 €
|
|
| R | SR | AD | 18 | 200 | B |
ab 41,11 €
|
|
| R | SR | AD | 18 | 200 | K |
ab 42,58 €
|
|
| R | SW | AD | 20 | 200 | B |
ab 41,11 €
|
|
| R | SW | AD | 20 | 200 | K |
ab 42,58 €
|
|
| R | SR | AD | 20 | 200 | B |
ab 41,11 €
|
