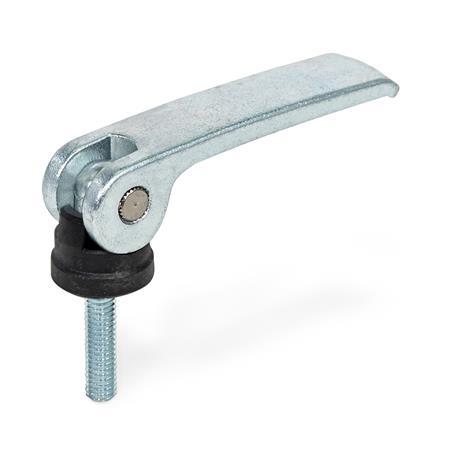

GN 927.3 Exzenterspanner mit Schraube, mit Schraube, Auflagescheibe Kunststoff

Artikelnummer: 10270738
Hersteller: Ganter
Herstellerartikelnummer: 927.3-63-M6-30-A

Artikel ist in 1 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

Exzenterspanner GN 927.3 werden zum schnellen Spannen und Lösen eingesetzt. Dabei erlauben sie, anders als beim Klemmen über ein Gewinde, ein drehmomentfreies Spannen.
Der Hebel ist so konstruiert, dass die Spannbewegung des Hebels über die max. Spannkraft hinaus nicht möglich ist. Es gibt keine losen Einzelteile, vielmehr sind alle Elemente lagegerecht miteinander verbunden.

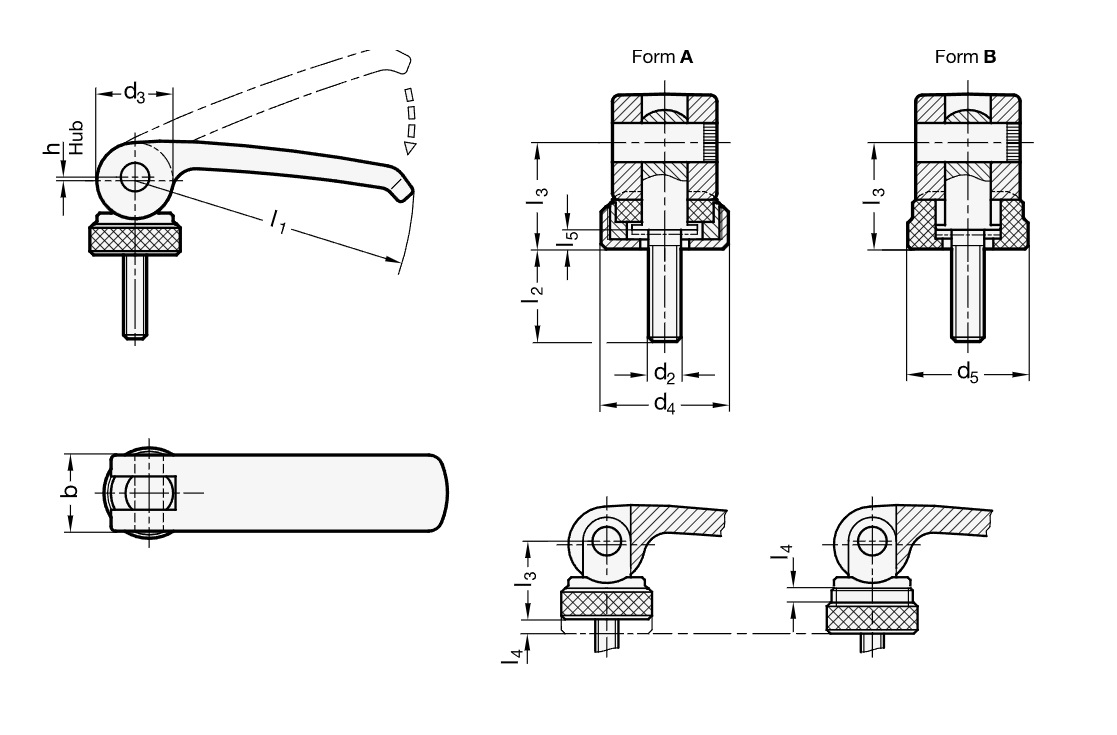

Die Form A bietet folgende Vorteile:
Der Abstand zwischen dem Hebelexzenter und der Spannfläche ist über ein Feingewinde einstellbar. Dadurch kann auf einfache Weise die Spannstellung mit der max. Spannkraft eingestellt werden. Gleichzeitig kann auch die Lage des Hebels bezüglich der Spannachse bestimmt werden.
Ausführung
Hebel
Stahl (Feinguss)
verzinkt, blau passiviert
________________________________________
Achse, Zugschraube
Stellmutter, -schraube (nur Form A)
Stahl
verzinkt, blau passiviert
________________________________________
Auflagescheiben
Kunststoff, glasfaserverstärkt
• Form A: Polyacetal (POM)
• Form B: Polyamid (PA)
